ما هي عملية إصلاح بطانة الأنابيب بتقنية الأشعة فوق البنفسجية (UV CIPP)؟

تقنية معالجة الأنابيب بالأشعة فوق البنفسجية في الموقع (UV CIPP) هي طريقة إصلاح بدون حفر، تستخدم بطانة من الألياف الزجاجية مشبعة براتنج معالج بالأشعة فوق البنفسجية. تُدخل البطانة داخل الأنبوب التالف وتُعالج باستخدام الأشعة فوق البنفسجية، لتشكيل أنبوب جديد داخل الأنبوب القديم. دانفيكس

عملية

كشف كاميرات المراقبة

تنظيف الأنابيب

تركيب البطانة

المعالجة بالأشعة فوق البنفسجية

الاختبار النهائي

لماذا تختار تقنية UV CIPP؟

لا حاجة للحفر ← لا تعطيل لحركة المرور

معالجة سريعة ← يمكن إنجاز المشاريع في غضون ساعات

قوة هيكلية عالية ← عمر خدمة طويل يزيد عن 50 عامًا

مناسب لخطوط الأنابيب البلدية والصناعية

المزايا الرئيسية

معدل تحويل عالٍ للمحتوى

✔ المعالجة بالأشعة فوق البنفسجية – موفرة للطاقة ومستقرة

✔ نظام مراقبة في الوقت الفعلي

✔ سرعة معالجة قابلة للتعديل

✔ مناسب للأقطار من 200 إلى 1600 مم

✔ درجة عالية من الأتمتة ← تقلل من تكاليف العمالة

المواصفات الفنية

مثال على قطر الأنبوب: DN200–DN1600

سرعة المعالجة: 0.3-1.5 متر/دقيقة

طول الكابل: 150-300 متر

قوة مصباح الأشعة فوق البنفسجية: 3 × 1000 واط / قابلة للتخصيص

نظام التحكم: وحدة تحكم منطقية قابلة للبرمجة + شاشة لمس

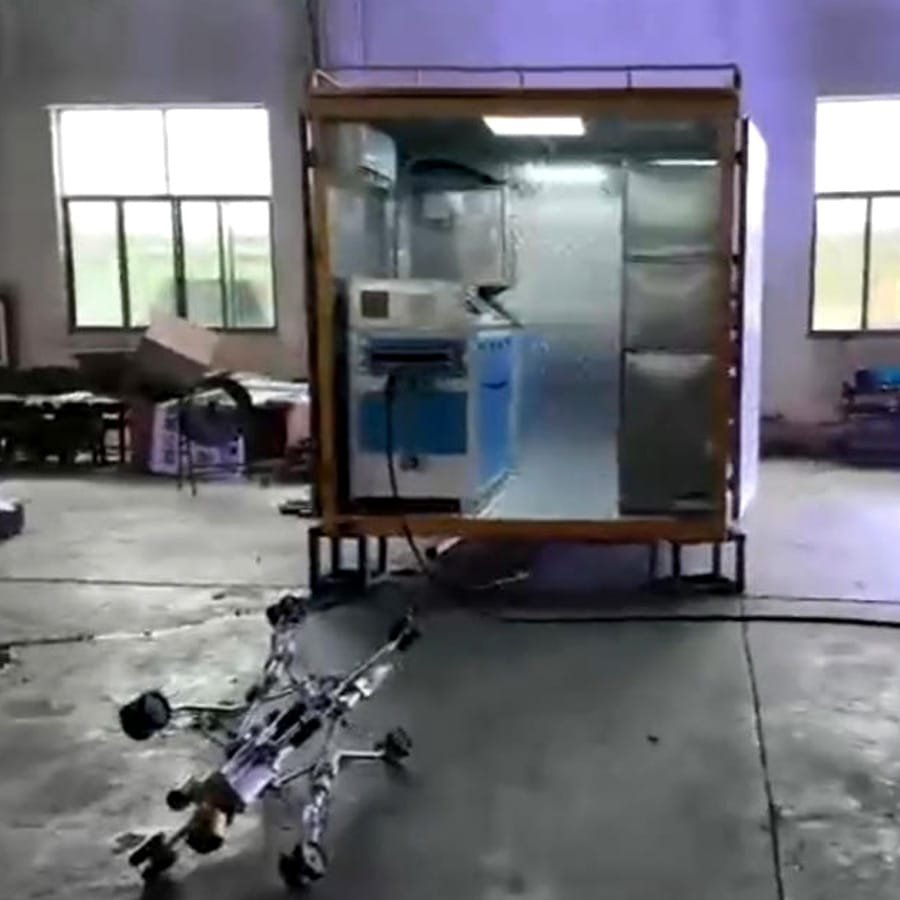

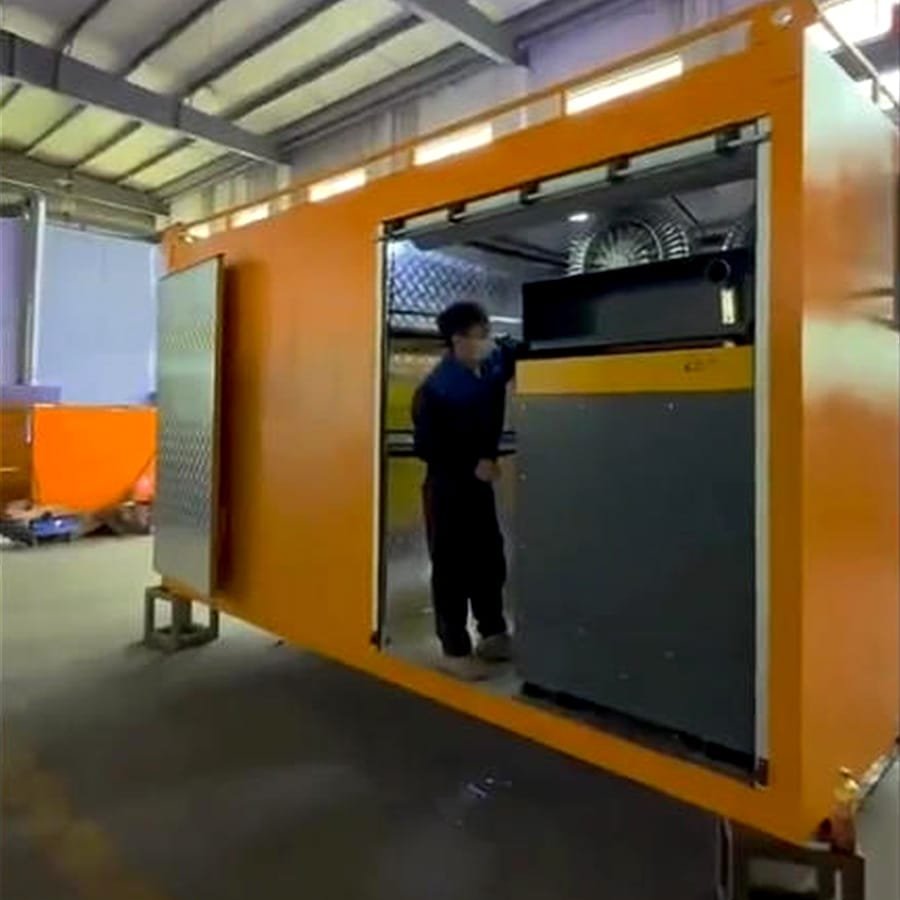

معدات إصلاح الأنابيب بتقنية الأشعة فوق البنفسجية CIPP

مبدأ العمل

معدات إصلاح الأنابيب بتقنية UV CIPP هي نظام لإعادة تأهيل خطوط الأنابيب دون الحاجة إلى حفر، حيث تعمل على ترميم خطوط الأنابيب المتضررة دون الحاجة إلى أعمال حفر. تعتمد هذه التقنية على تركيب بطانة من الألياف الزجاجية مشبعة براتنج قابل للتصلب بالأشعة فوق البنفسجية داخل الأنبوب الموجود. ثم تمر وحدة معالجة بالأشعة فوق البنفسجية عبر البطانة، لتنشيط الراتنج باستخدام الأشعة فوق البنفسجية، مما يؤدي إلى إنشاء أنبوب هيكلي جديد ومتكامل داخل خط الأنابيب الأصلي.

عملية الإصلاح

1. فحص وتنظيف خطوط الأنابيب

يتم فحص خط الأنابيب أولاً باستخدام نظام فحص تلفزيوني مغلق لتحديد العيوب وقطر الأنبوب وطول الإصلاح. ثم تُستخدم معدات التنظيف الميكانيكية أو نفث الماء عالي الضغط لإزالة الحطام والشحوم والجذور والرواسب لتجهيز الأنبوب للتبطين.

2. تركيب البطانة

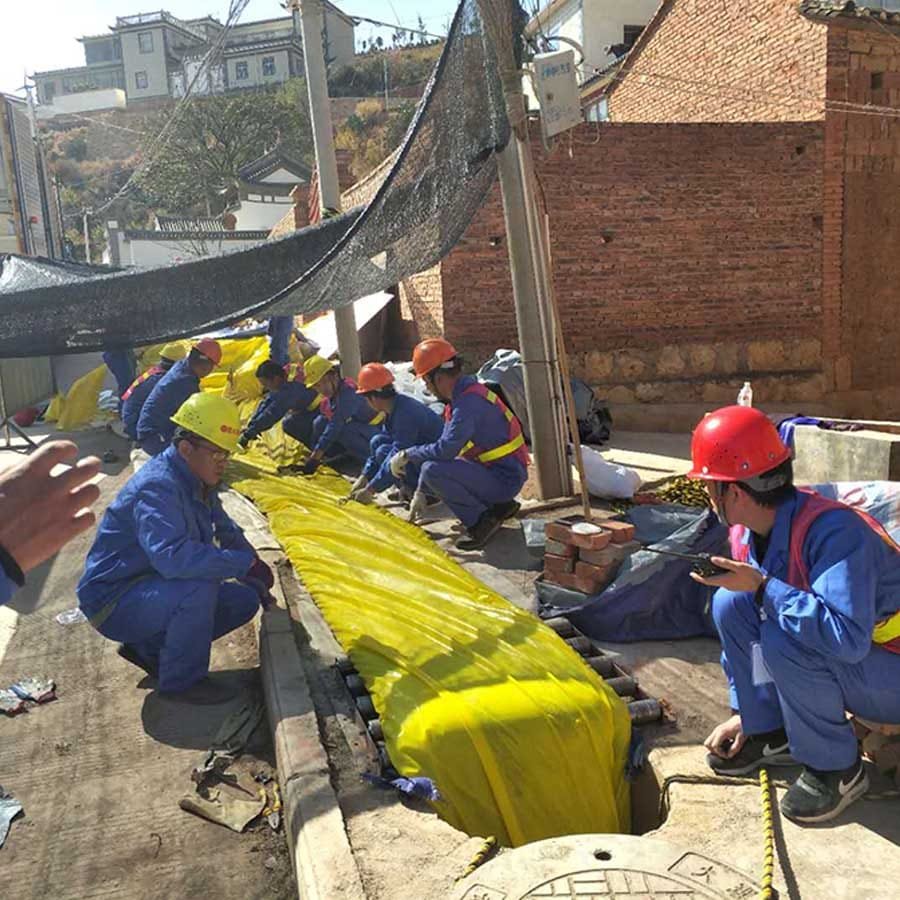

يتم سحب البطانة المصنوعة من الألياف الزجاجية والمشبعة مسبقًا براتنج قابل للتصلب بالأشعة فوق البنفسجية إلى داخل خط الأنابيب الموجود باستخدام رافعة كابل. يتم إغلاق كلا الطرفين، ويقوم الهواء المضغوط بتمديد البطانة حتى تلتصق بإحكام بالجدار الداخلي للأنبوب الأصلي.

3. المعالجة بالأشعة فوق البنفسجية

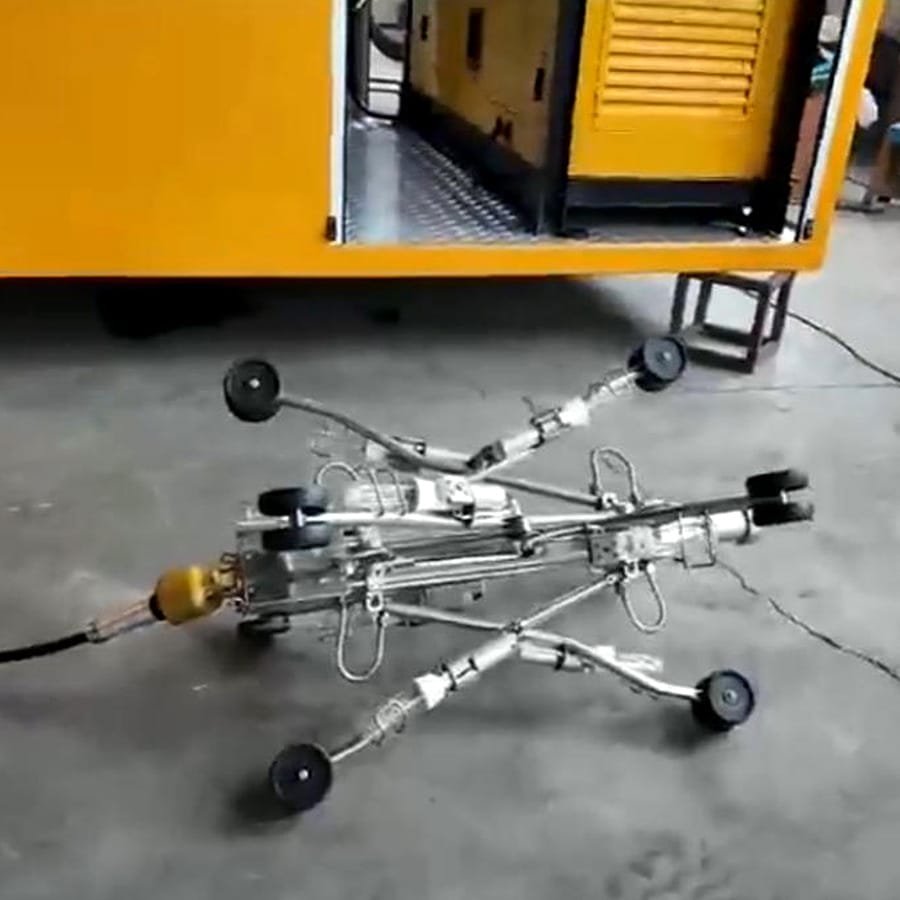

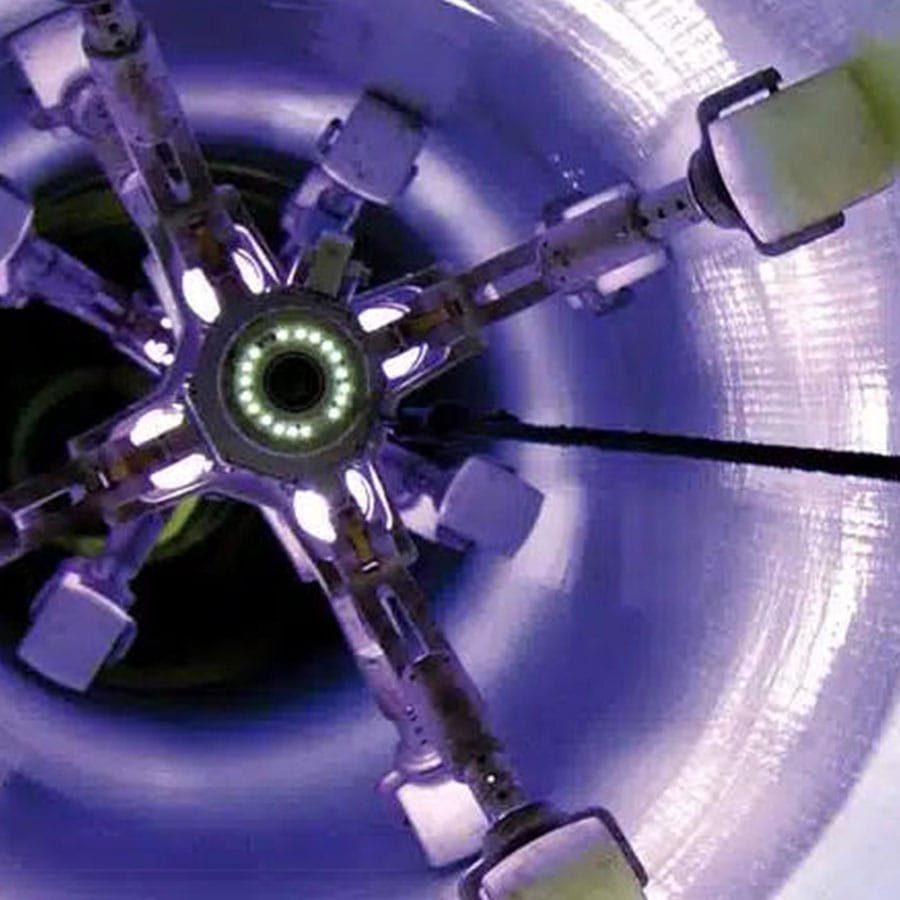

تتحرك سلسلة من مصابيح الأشعة فوق البنفسجية عبر البطانة المنتفخة بسرعة مضبوطة. يعمل ضوء الأشعة فوق البنفسجية على تنشيط المحفزات الضوئية داخل الراتنج، مما يؤدي إلى بلمرة وتصلب سريعين. خلال عملية التصلب، يراقب النظام باستمرار شدة الأشعة فوق البنفسجية، وسرعة السحب، والضغط الداخلي، ودرجة الحرارة، وتقدم عملية التصلب لضمان نتائج موحدة وموثوقة.

4. اللمسات النهائية

بعد المعالجة، يتم تشذيب أطراف البطانة، وإعادة فتح الوصلات الجانبية باستخدام قاطع آلي، ويتم إجراء فحص نهائي باستخدام كاميرات الدوائر التلفزيونية المغلقة للتحقق من جودة إعادة التأهيل قبل إعادة خط الأنابيب إلى الخدمة.

التطبيقات

تُستخدم معدات إصلاح الأنابيب بتقنية UV CIPP على نطاق واسع لإعادة تأهيل أنظمة خطوط الأنابيب تحت الأرض، بما في ذلك:

البنية التحتية البلدية

• أنابيب الصرف الصحي

• أنابيب تصريف مياه الأمطار

• أنظمة الصرف الصحي المشتركة

خطوط الأنابيب الصناعية

• خطوط أنابيب مياه الصرف الصناعي

• أنابيب تصريف المواد الكيميائية

• أنابيب مياه التبريد

أنظمة تصريف المباني

• المجتمعات السكنية

• المباني التجارية

• المستشفيات

• المدارس

• الفنادق

البنية التحتية العامة

• المطارات

• الموانئ البحرية

• أنظمة المترو

• شبكات تصريف مياه الطرق السريعة

• أنظمة تصريف مياه السكك الحديدية
