Spiral wound pipe rehabilitation equipment

ما هي تقنية تبطين الجروح الحلزونية؟

تمثل تقنية التبطين الحلزوني طريقة متطورة لإعادة تأهيل خطوط الأنابيب دون حفر، وتتضمن تركيب آلة لفّ معيارية تحت الأرض داخل خط الأنابيب الأصلي. يستخدم النظام شرائح PVC-U مسبقة الصنع وأشرطة من الفولاذ المقاوم للصدأ، تخضع لفحص جودة دقيق قبل إدخالها في آلية اللف. تعمل عملية التركيب على مزامنة اللف الحلزوني للمادتين، حيث تشكل الحواف المتشابكة المصممة خصيصًا لشرائح PVC-U أنبوبًا مركبًا متصلًا ومستقلًا هيكليًا داخل القناة الموجودة. بمجرد تركيب البطانة، يتم حقن مادة حقن عالية القوة وغير قابلة للانكماش في الفجوة بين خط الأنابيب الأصلي والبطانة، مما يضمن إحكامًا تامًا ويعزز السلامة الهيكلية للبطانة الجديدة. ينتج عن هذا النهج المبتكر بطانة بوليمرية مقواة بالفولاذ عالية القوة ومقاومة للماء، تعمل بفعالية على تجديد السلامة الهيكلية لخط الأنابيب.

الوظائف الرئيسية

1. إصلاح الأنابيب التالفة

يعالج مشاكل مثل:

الشقوق، عدم محاذاة المفاصل، التسرب، التآكل، التقادم/التدهور

2. إنشاء أنبوب هيكلي جديد

يشكل أ:

أنبوب PVC متصل، بطانة هيكلية، أنبوب هيكلي بالكامل،

يُمكّن ما يلي، حسب التصميم:

إصلاح شبه هيكلي، إصلاح هيكلي كامل

يتوافق مع المعايير ذات الصلة بتركيب اللفائف الميكانيكية.

3. تعزيز قدرة تحمل الأحمال

يتحمل أنبوب PVC الهيكلي المُشكّل حديثًا ما يلي:

ضغط التربة، أحمال حركة المرور السطحية، ضغط المياه الجوفية، أحمال التشغيل طويلة الأجل

عادةً ما يتجاوز العمر التشغيلي 50 عامًا اعتمادًا على التصميم وظروف التشغيل.

4. تحسين سعة التدفق

الجدار الداخلي المصنوع من مادة PVC هو:

ناعم، منخفض الاحتكاك، مقاوم للتقشر/الترسبات

غالباً ما يتم الحفاظ على سعة التدفق الفعلية أو تحسينها، حتى مع انخفاض طفيف في قطر الأنبوب.

5. الاستغناء عن الحاجة إلى عمليات الحفر واسعة النطاق

يستخدم التثبيت ما يلي:

فتحات التفتيش، أعمدة الوصول

...لإتمام عملية الإصلاح.

6. التثبيت مع ظروف التدفق المباشر المحددة

تسمح بعض أنظمة اللف الميكانيكية بما يلي:

تركيب التدفق المباشر، بدون انقطاع في التدفق

يقلل أو يلغي الحاجة إلى تحويل التدفق على نطاق واسع.

| اسم الجهاز | الوظيفة |

| -------------------------- | ------------------------- |

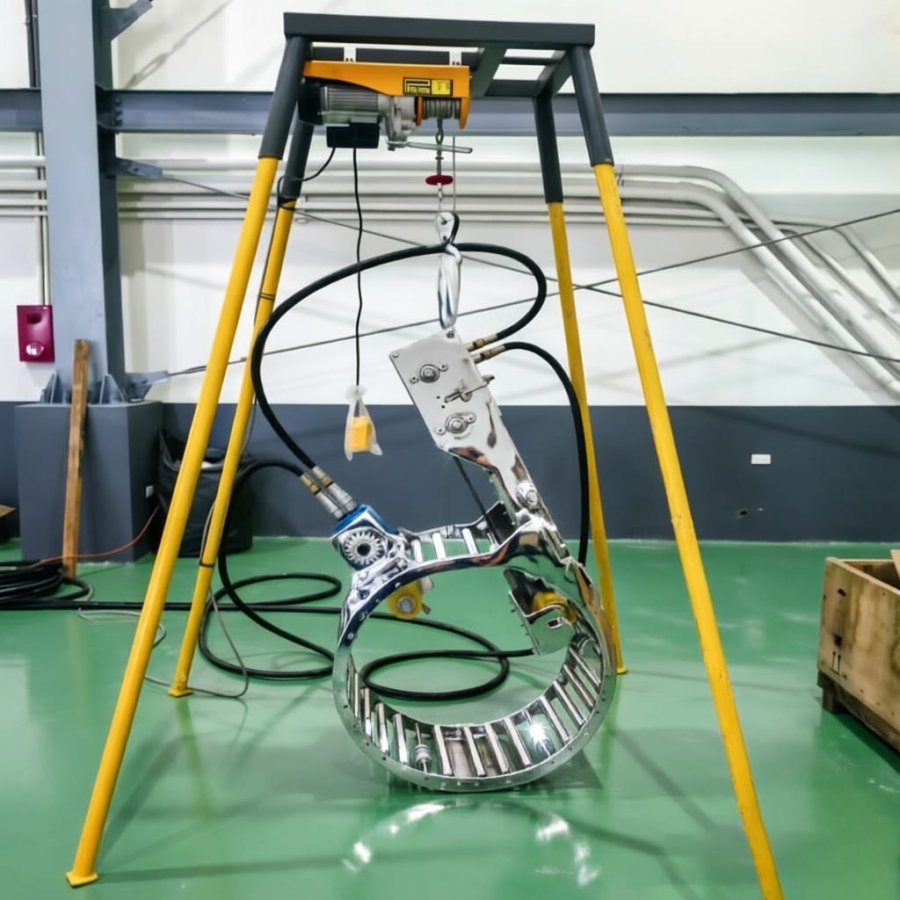

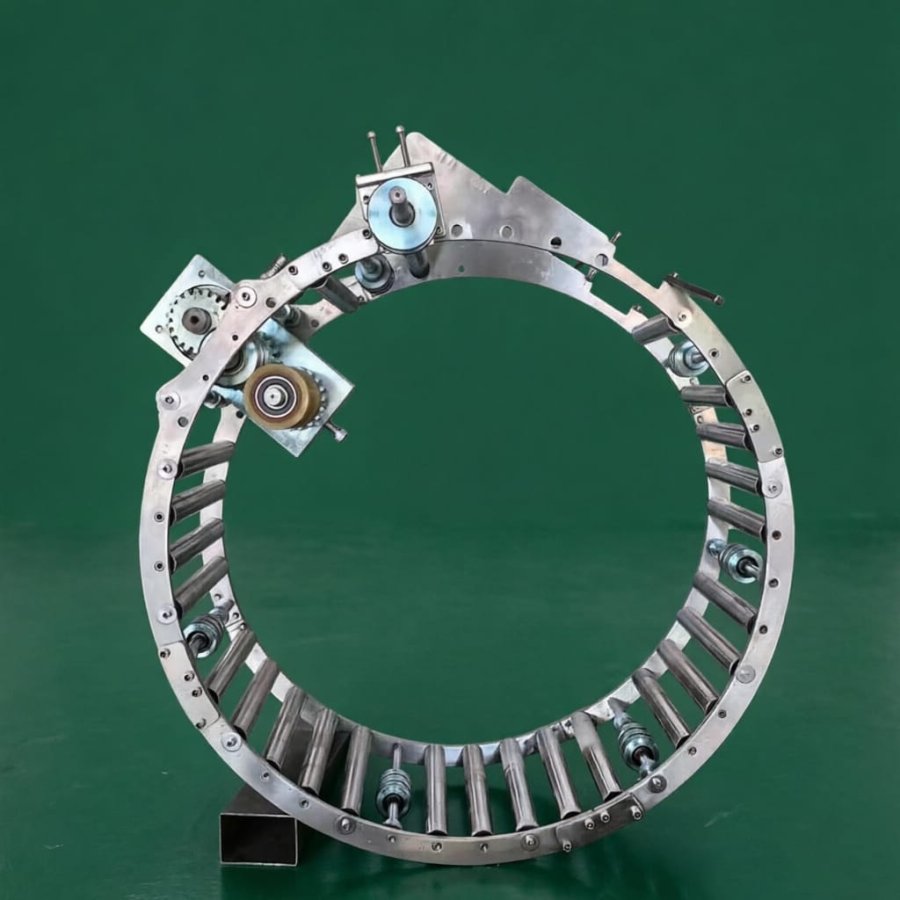

| آلة لف حلزونية | وحدة لف حلزونية |

| وحدة الطاقة الهيدروليكية | محطة الطاقة الهيدروليكية |

| نظام التحكم PLC | نظام التحكم الذكي PLC |

| ونش الكابل | نظام الجر |

| نظام تغذية قطاعات PVC | نظام تغذية القطاعات |

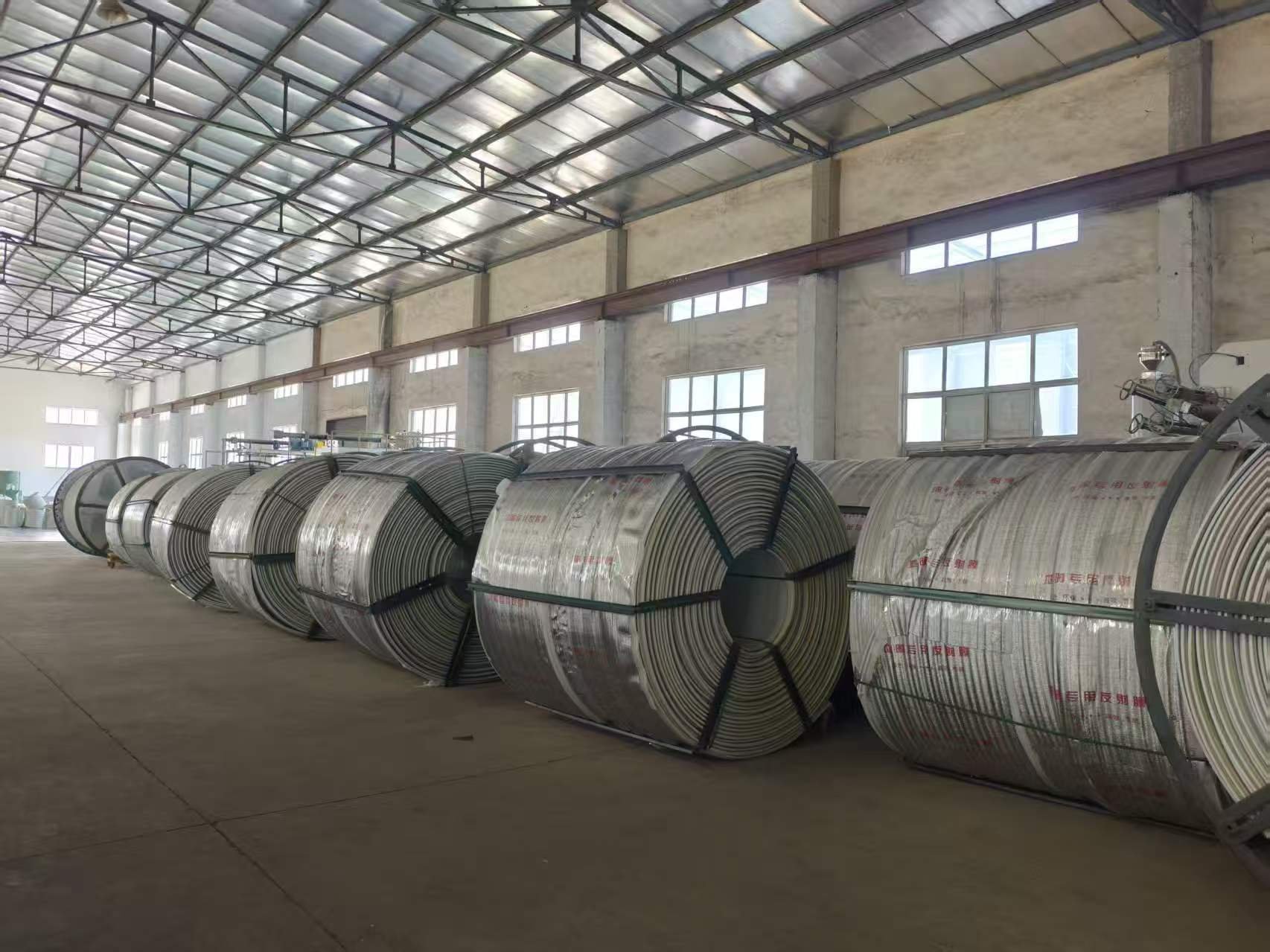

| حامل لفائف البروفايل | حامل فك لفائف البروفايل |

| جهاز توجيه الملف الشخصي | جهاز التوجيه |

| نظام قفل المفاصل | آلية قفل المفاصل |

| نظام الترويب اختياري | نظام الترويب |

| كاميرا فحص الدوائر التلفزيونية المغلقة | نظام فحص خطوط الأنابيب |

| مولد كهربائي اختياري | نظام توليد الطاقة |

1. طريقة اللف ذات الرأس الثابت

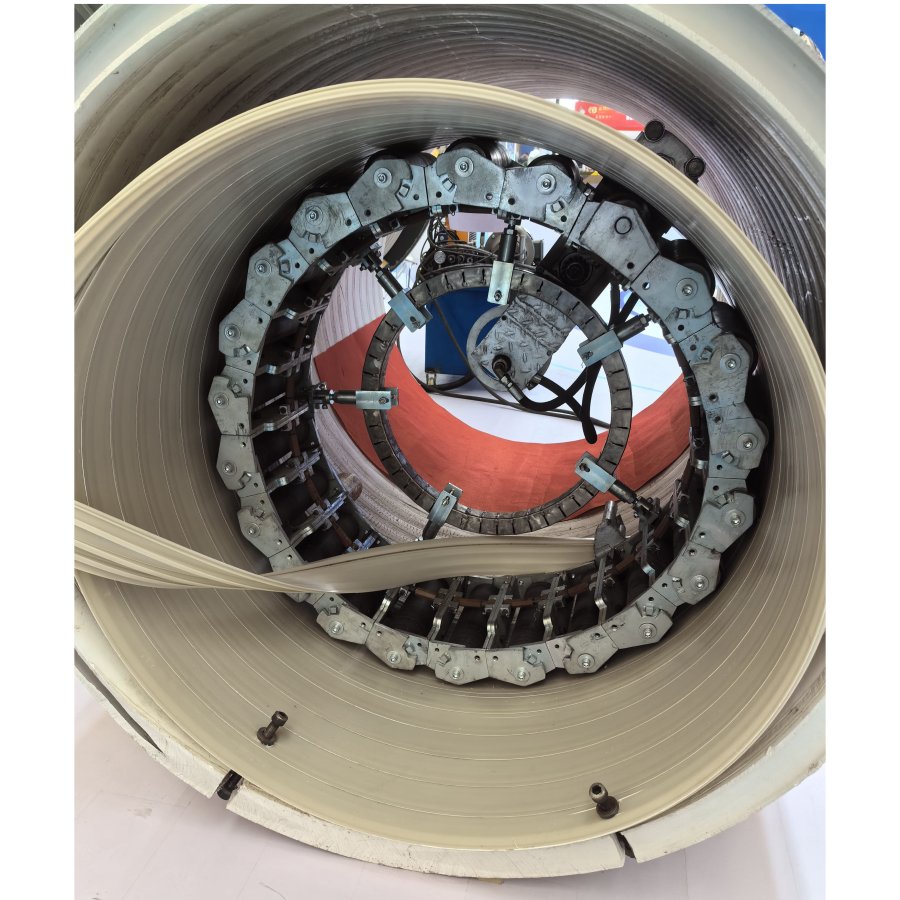

تبقى آلة اللف ثابتة في عمود التشغيل أثناء العملية. ومع لفّ مقطع PVC والشريط الفولاذي بشكل حلزوني، يتقدم الأنبوب المُشكّل حديثًا تدريجيًا على طول المحور الطولي لخط الأنابيب. تُعدّ هذه الطريقة مناسبة بشكل خاص للمشاريع ذات ظروف عمود التشغيل المستقرة.

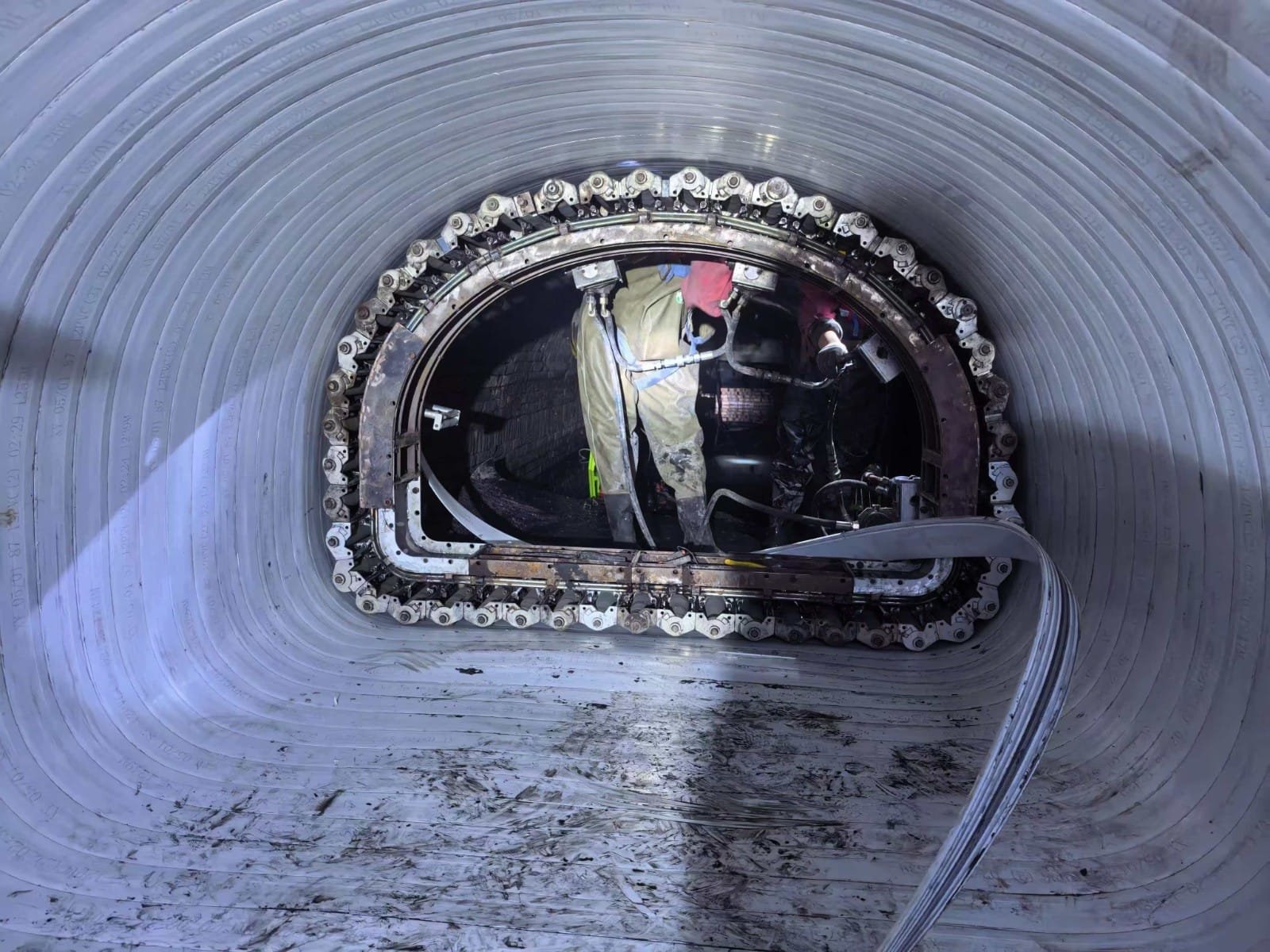

٢. بالإضافة إلى الأنابيب الدائرية القياسية، تشمل البنية التحتية للصرف الصحي أشكالًا غير قياسية متنوعة، مثل القنوات المستطيلة والأنابيب على شكل حدوة حصان. ولمعالجة إعادة تأهيل هذه الهياكل، طورت شركة تشينغداو جينجيدونغ عملية لف حلزونية ميكانيكية "ذاتية الدفع"؛ تستخدم هذه العملية آلة لف متنقلة تتقدم عبر الأنبوب الموجود بينما تقوم في الوقت نفسه بلف شريط التشكيل.

هذه العملية قادرة على إعادة تأهيل المواسير ذات الأشكال المختلفة - بما في ذلك الأشكال المستطيلة والمثلثة - بأقطار تتراوح من D1000 إلى D5000.

الأنابيب الموجودة القابلة للتطبيق

مناسب لإعادة التأهيل:

أنابيب خرسانية مسلحة RCPأنبوب خرساني،غليون طيني،

مجرى صرف صحي مبني من الطوب،أنبوب من الحديد الزهر،أنبوب فولاذي،أنبوب البولي إيثيلين عالي الكثافة،أنبوب PVC

أنبوب من الألياف الزجاجية المقواة بالبلاستيك،أنبوب مموج.

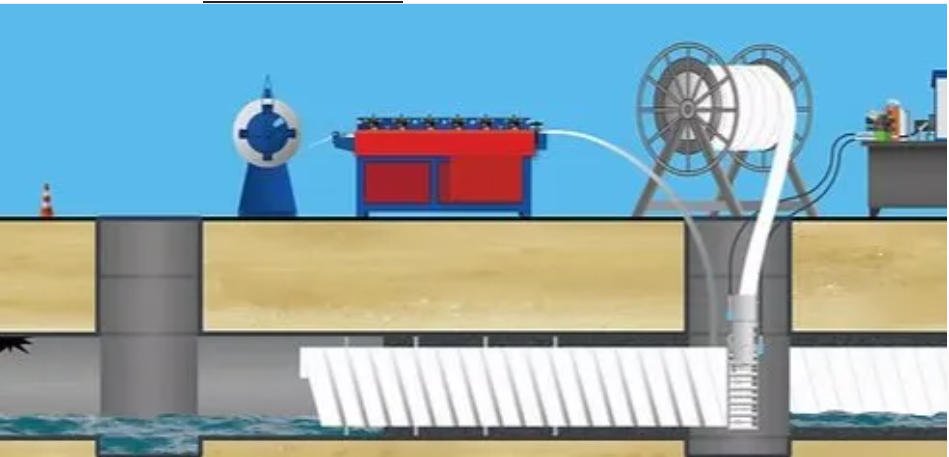

مبدأ العمل

الخطوة 1

قم بإدخال مقطع PVC المتواصل في الجهاز.

الخطوة الثانية

تقوم المعدات بتحريك البروفايل بشكل مستمر باستخدام البكرات.

الخطوة 3يتم لف الملف بشكل حلزوني وفقًا للخطوة المحددة.

الخطوة الرابعة

تتعشق آليات التعشيق المتجاورة تلقائيًا.

الخطوة 5

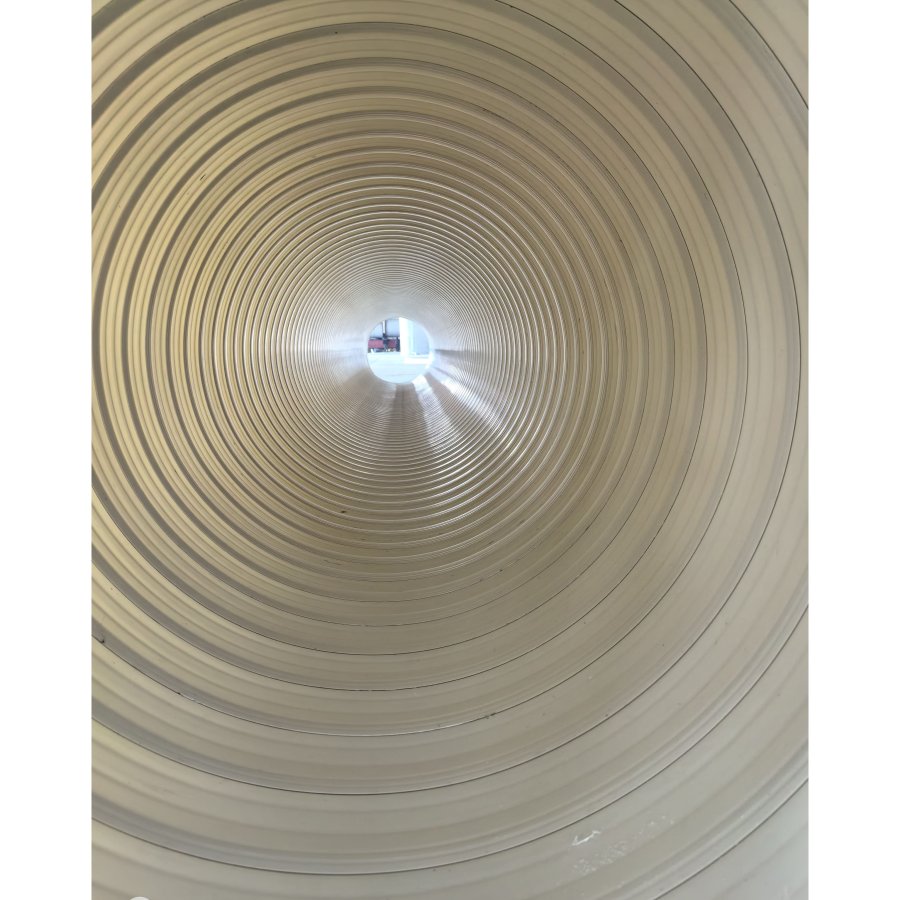

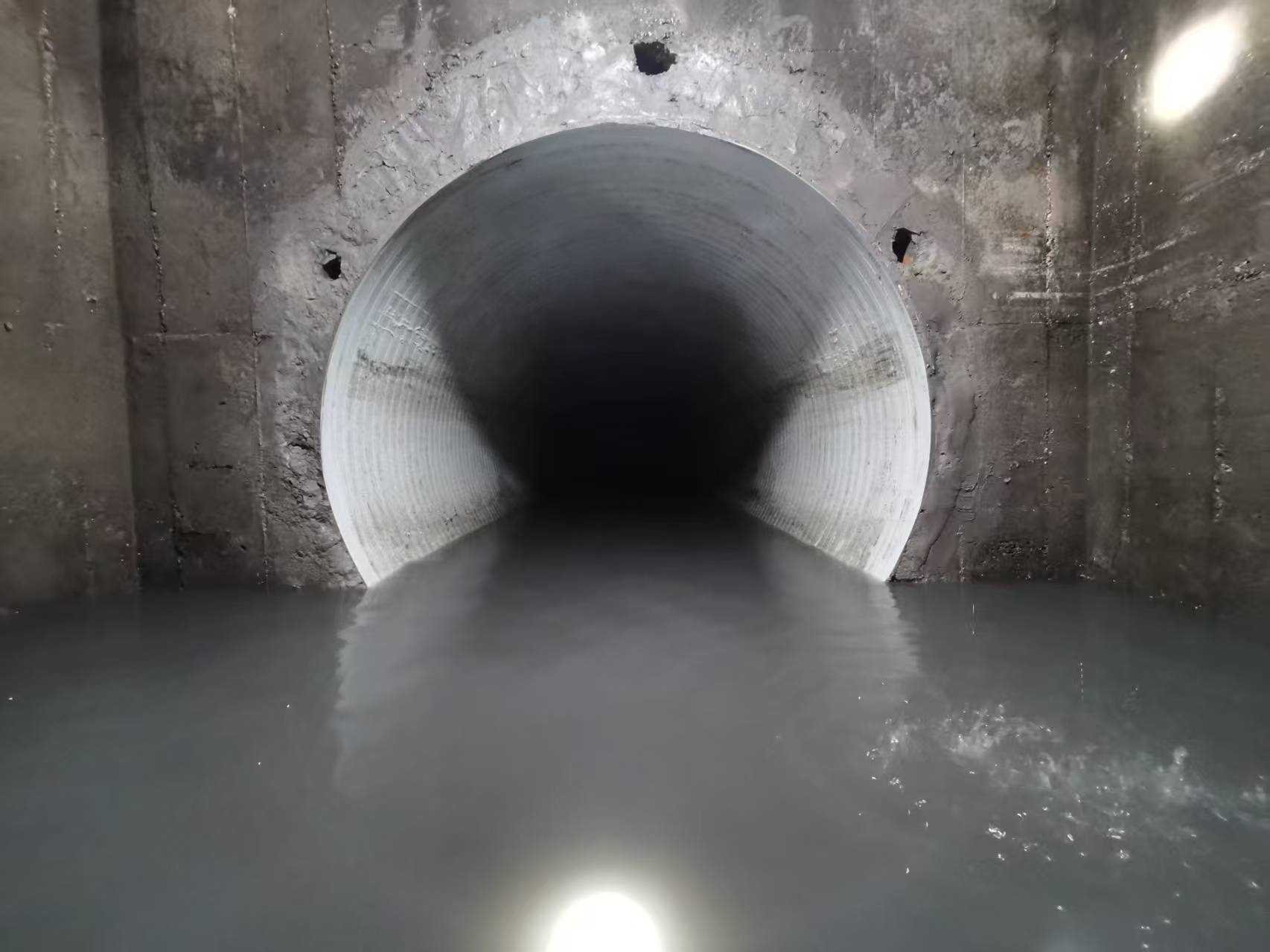

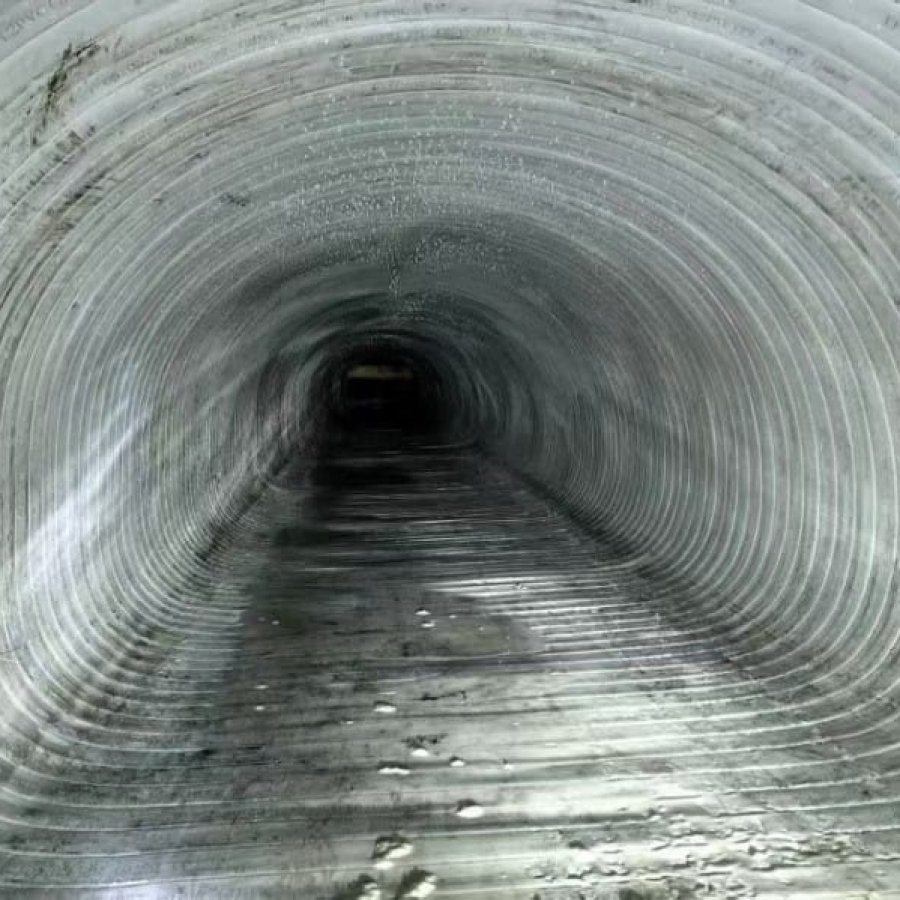

يتم تشكيل أنبوب بطانة PVC متصل تدريجياً.

الخطوة 6

بحسب الطريقة:

تركيب محكم بدون استخدام مواد الترويب

تتناسب مادة PVC بإحكام مع الأنبوب الموجود.

تم حشوها بمادة لاصقة.

بعد تشكيل الأنبوب الجديد بقطر ثابت، يتم حقن مادة حشو أسمنتية عالية السيولة في الفراغ الحلقي بين الأنبوب الحالي والأنبوب الجديد لتثبيت البطانة واستعادة السلامة الهيكلية.

عملية الإنشاء

التفتيش عبر كاميرات المراقبة،تنظيف خطوط الأنابيب،إزالة العوائق المحلية

إنزال المعدات إلى فتحة التفتيش،تغذية قطاعات PVC،اللف الحلزوني الميكانيكي

تشكيل أنبوب جديد متواصل،(اختياري) حقن حلقي،معالجة وصلات فتحات الصرف الصحي

إعادة التثبيت الجانبي الروبوتي،فحص قبول كاميرات المراقبة،التكليف

قطاعات التطبيق الرئيسية

يستخدم على نطاق واسع في:

شبكة الصرف الصحي البلدية، تصريف مياه الأمطار، شبكة الصرف الصحي المشتركة، خطوط الأنابيب الصناعية

خطوط أنابيب المواد الكيميائية، والعبارات، وقنوات الري، وصرف مياه المطارات، وصرف مياه الطرق السريعة

تصريف مياه السكك الحديدية، تصريف مياه الموانئ، تصريف مياه المناجم، خطوط أنابيب محطات توليد الطاقة

أنواع التكنولوجيا الشائعة

1. ملفوف حلزوني ميكانيكي

مقطع PVC متصل، تعشيق ميكانيكي، خيارات حقن الجص أو التركيب المحكم

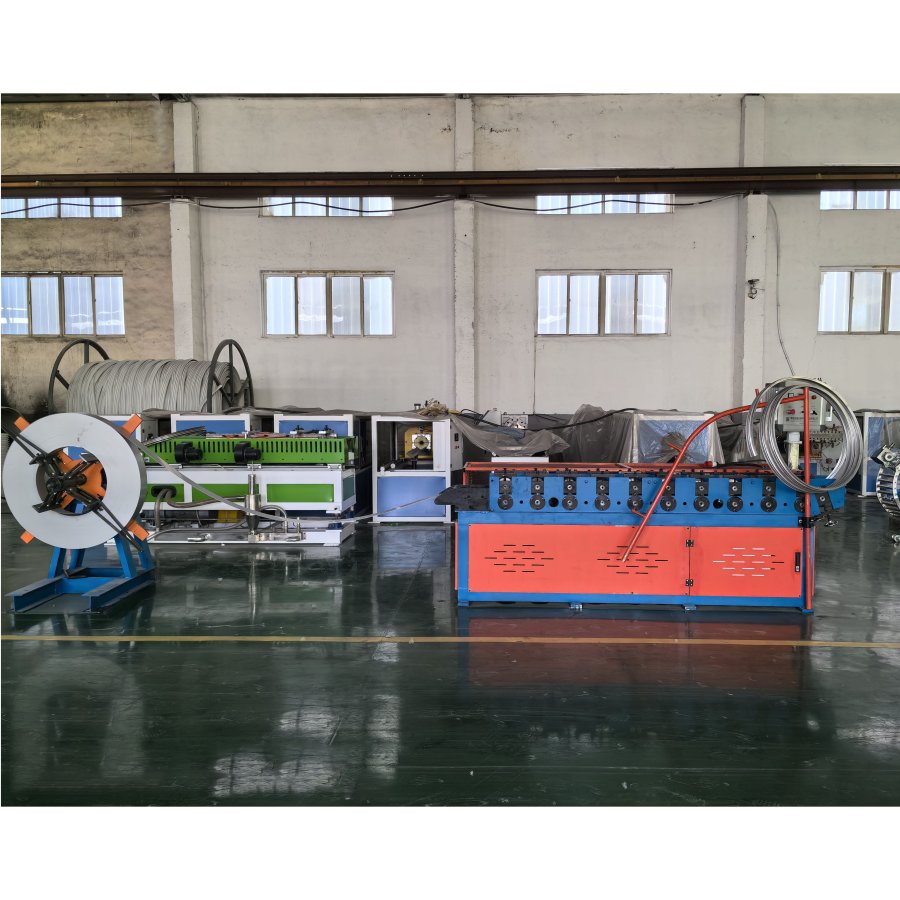

2. ملفوف حلزوني مدعم بالفولاذ

سمات:

شريط فولاذي مدمج داخل المقطع الجانبي، قدرة تحمل أعلى للأحمال

مناسب للأقطار الكبيرة وظروف الأحمال العالية

3. لفائف حلزونية من مادة PVC

يستخدم قطاعات PVC نقية:

خفيف الوزن، مقاوم للتآكل، كفاءة تركيب عالية

4. جرح حلزوني محقون

سمات:

تُشكل مساحة حلقية بين الأنابيب الجديدة والقديمة، وتُثبت عن طريق الحقن، مما يعزز القوة الهيكلية الإجمالية.

5. لف حلزوني محكم

سمات:

يركب بإحكام على الأنبوب الموجود، ولا يتطلب استخدام مواد الحشو، مما يسهل عملية التركيب.

مناسب للأنابيب في حالة جيدة نسبياً

الحلول النموذجية

مشكلة في خط الأنابيب - الحل المقترح

شيخوخة الأنابيب، بطانة الجروح الحلزونية PVC

تآكل واسع النطاق، ملفوف حلزونيًا مقوى بالفولاذ

أنابيب الصرف الصحي ذات القطر الكبير، ملفوفة حلزونياً هيكلياً

إعادة تأهيل أنابيب تصريف مياه الأمطار - اللف الحلزوني الميكانيكي

تسرب الأنابيب، حلزوني ملحوم

تشققات الأنابيب، بطانة هيكلية حلزونية الشكل

إعادة تأهيل قطاعية من فتحة تفتيش إلى أخرى، جرح حلزوني مستمر

إعادة تأهيل لمسافات طويلة - آلة لف عرضية

مناطق المياه الجوفية المرتفعة نظام اللف الحلزوني المحشو

مناطق ذات حركة مرور كثيفة، بطانة من مادة PVC مقواة بالفولاذ
