ماكينة تصنيع الأنابيب الحلزونية

صُممت آلة تصنيع الأنابيب الحلزونية لإنتاج أنابيب حلزونية كبيرة القطر مصنوعة من PVC أو HDPE أو مقاطع بلاستيكية مقواة بالفولاذ. تقوم الآلة بلف المقاطع بشكل مستمر لتشكيل أنابيب عالية المتانة لتطبيقات الصرف الصحي، والصرف الصحي، والتطبيقات الصناعية، والبنية التحتية.

يتميز هذا النظام بتصميم معياري وتحكم آلي، مما يوفر إنتاجية عالية، وتشغيلًا مستقرًا، وإمكانية تعديل قطر الأنابيب بمرونة. وهو مناسب لتصنيع الأنابيب المستخدمة في مشاريع تركيب خطوط الأنابيب المكشوفة.

الميزات الرئيسية

نطاق قطر الأنابيب: DN300–DN3000+

عملية لف حلزونية مستمرة

· كفاءة إنتاج عالية

نظام التحكم الآلي

متطلبات صيانة منخفضة

متوافق مع قطاعات PVC و HDPE والقطاعات المقواة بالفولاذ

مناسب لمشاريع إنشاء خطوط الأنابيب الجديدة

تصريف مياه الطرق

نظام تصريف مياه الأمطار

مد الأنابيب

نظام تخزين المياه

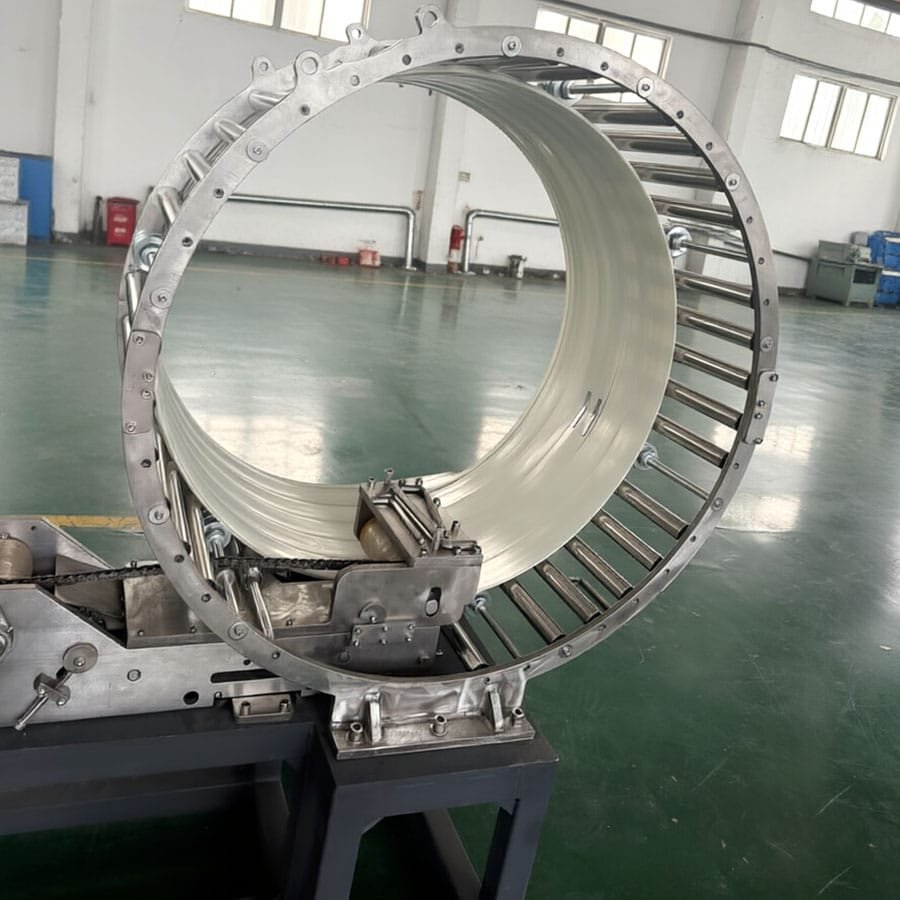

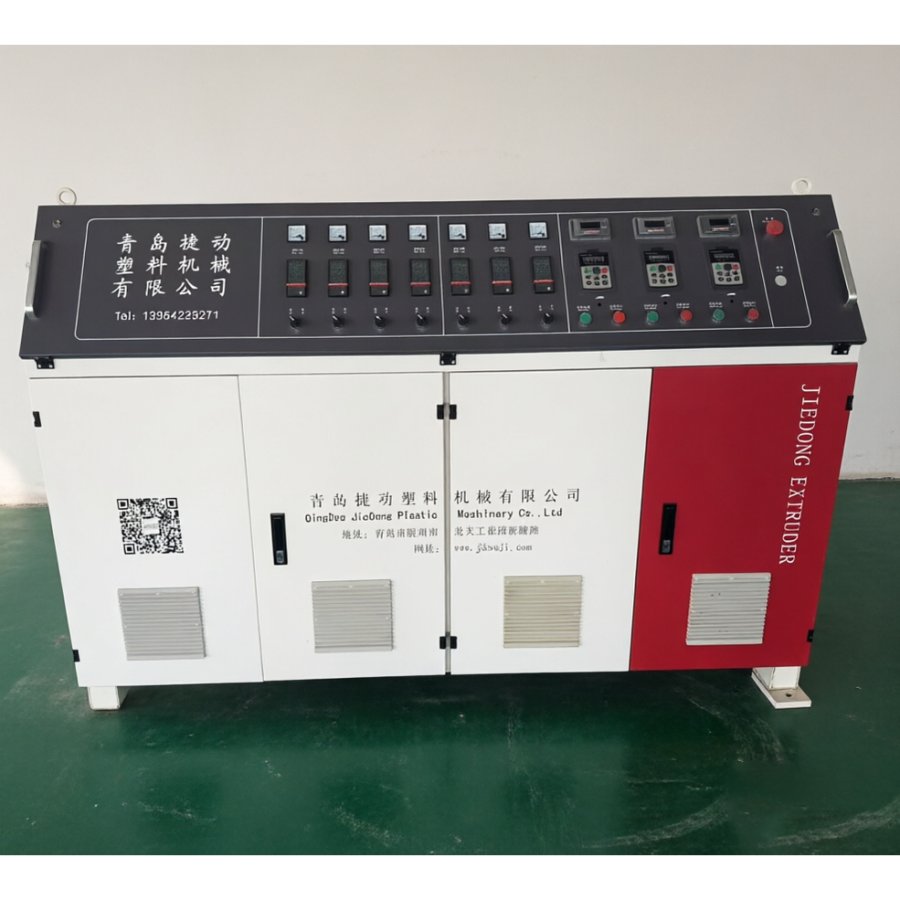

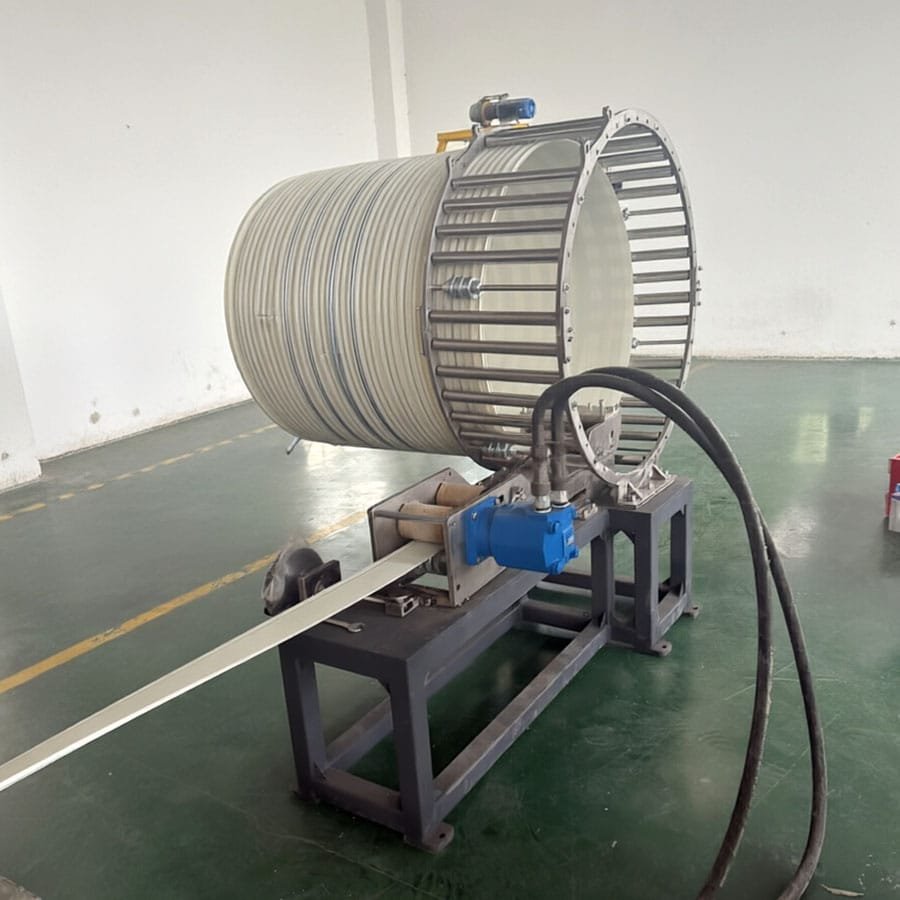

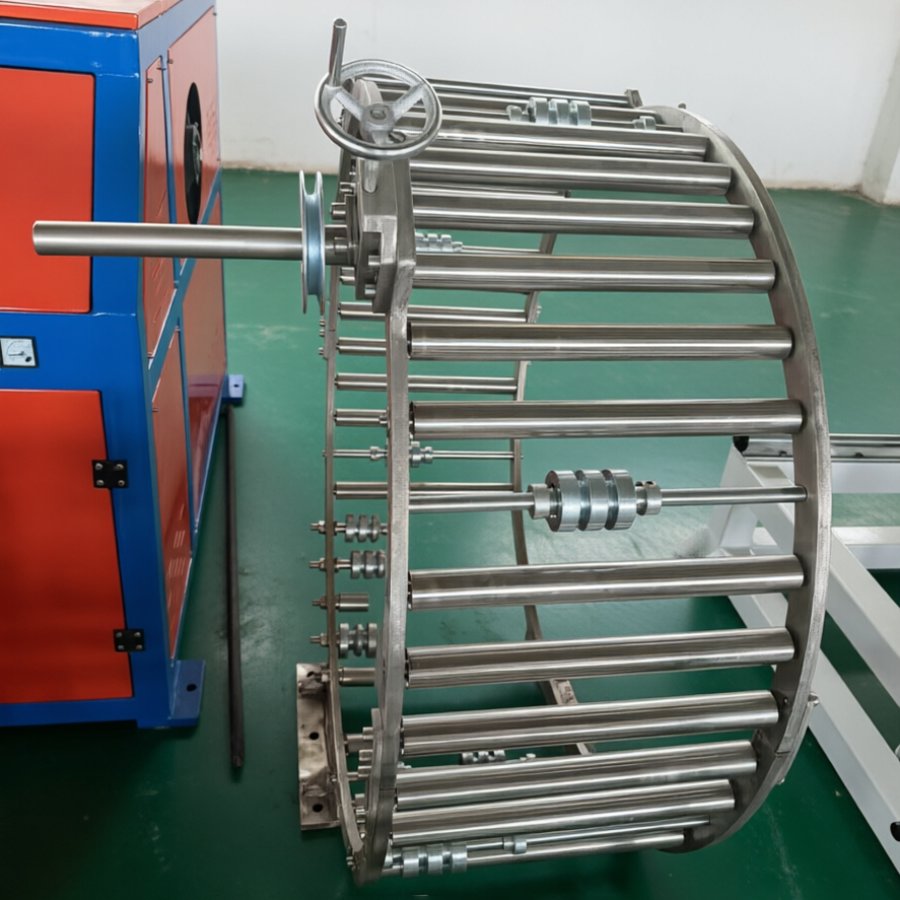

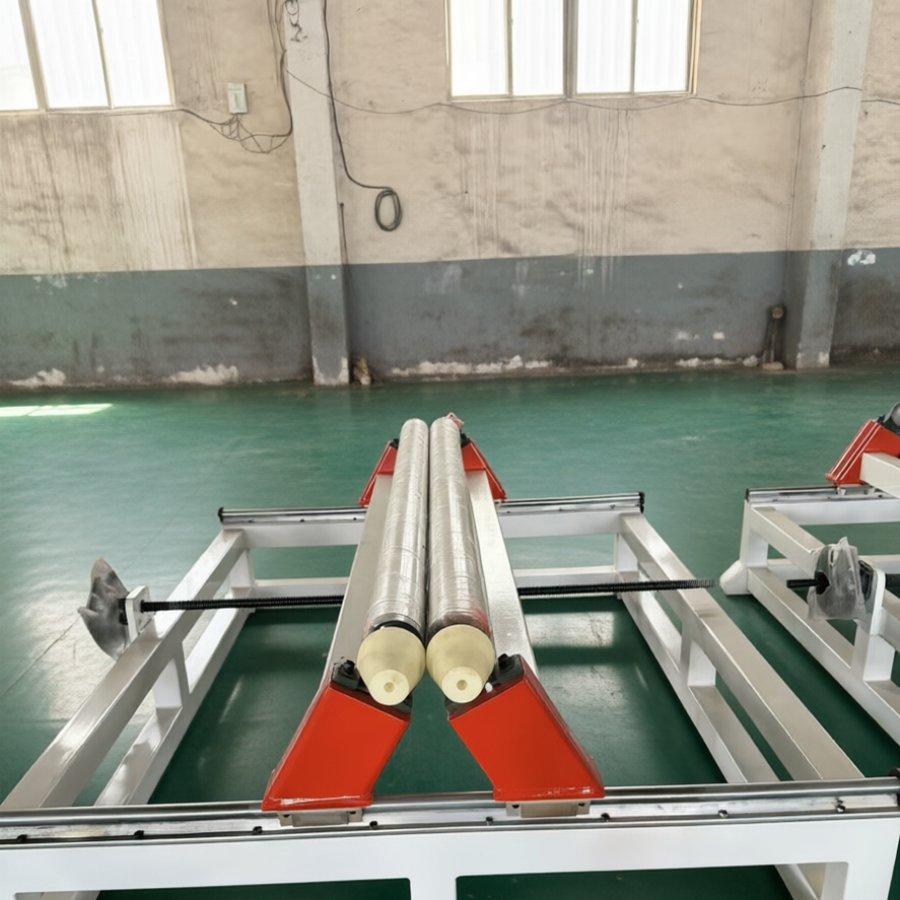

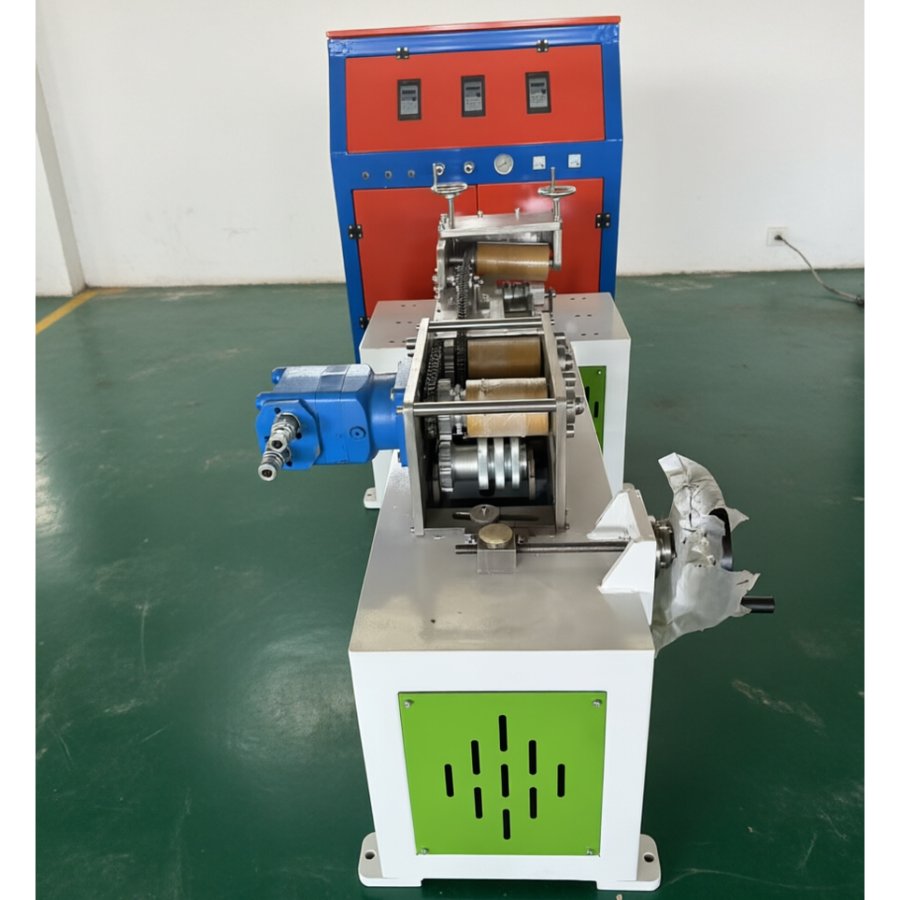

صور المعدات

مبدأ العمل

نظام تصنيع الأنابيب الحلزونية ذات القطع المفتوح هو تقنية إنتاج متطورة تُستخدم لتصنيع أنابيب حلزونية ذات أقطار كبيرة، وذلك عن طريق لفّ مقاطع بلاستيكية بشكل مستمر لتشكيل هيكل أنبوبي صلب. وعلى عكس إعادة تأهيل الأنابيب الحلزونية في الموقع، يُنتج هذا النظام أنابيب جديدة في بيئة إنتاج مفتوحة. ويمكن تركيب الأنابيب النهائية باستخدام طرق الحفر التقليدية ذات القطع المفتوح، أو استخدامها كأنابيب بديلة لتطبيقات الصرف الصحي، وشبكات المجاري، والتطبيقات الصناعية.

يستخدم النظام مقطعًا بلاستيكيًا متصلًا، مثل PVC أو HDPE أو مقاطع مركبة مقواة، يتم لفه حلزونيًا بواسطة آلة تشكيل. تُقفل حواف المقطع ميكانيكيًا أو تُلحم معًا أثناء عملية اللف، مما ينتج عنه أنبوب متصل ذو قطر موحد وقوة هيكلية عالية وأداء هيدروليكي ممتاز.



عملية التصنيع

1. تغذية الملف الشخصي

يتم تغذية شريط التشكيل البلاستيكي المُنتَج بواسطة خط البثق بشكل مستمر إلى آلة اللف الحلزوني. ويتحكم نظام التغذية في سرعة التشكيل والشد لضمان إنتاج مستقر.

2. اللف الحلزوني والتشكيل

تقوم آلة اللف بتدوير المقطع الجانبي حول قفص تشكيل أو مغزل. ومن خلال حركة حلزونية مستمرة، يتم تشكيل المقطع الجانبي إلى هيكل أنبوب أسطواني.

تتصل حواف شرائح البروفايل المتجاورة من خلال:

• قفل ميكانيكي

• لحام البثق

• الاندماج الحراري

• يعتمد اللصق على تصميم الشكل الجانبي

وهذا يُنشئ جدارًا أنبوبيًا متصلًا وقويًا.

3. التحكم في القطر

يتحكم نظام التشكيل بدقة في قطر الأنبوب أثناء الإنتاج. تحافظ بكرات التشكيل القابلة للتعديل أو هياكل الدعم على استدارة الأنبوب ودقة أبعاده.

يمكن للنظام تصنيع أنابيب ذات أقطار كبيرة عن طريق ضبط قطر اللف وفقًا لمتطلبات المشروع.

4. التدعيم الهيكلي

بالنسبة لمتطلبات تحمل الأحمال العالية، يمكن دمج عناصر التقوية في هيكل الأنبوب، بما في ذلك:

• شرائط تقوية فولاذية

• قطاعات معدنية

• طبقات تقوية مركبة

تعمل هذه الهياكل المقواة على تحسين صلابة الحلقة ومقاومة الأحمال الخارجية.

5. القص والتشطيب

بعد الوصول إلى الطول المطلوب للأنبوب، يُقطع الأنبوب الحلزوني النهائي إلى مقاطع قياسية. وتُعالج أطراف الأنابيب وفقًا لمتطلبات التركيب والتوصيل والنقل.

التطبيقات

تُستخدم أنظمة تصنيع الأنابيب الحلزونية ذات القطع المفتوح على نطاق واسع في إنتاج:

أنابيب البنية التحتية البلدية

• أنابيب الصرف الصحي

• أنابيب تصريف مياه الأمطار

• العبارات

• أنظمة تصريف المياه ذات القطر الكبير

التطبيقات الصناعية

• خطوط أنابيب مياه الصرف الصناعي

• أنظمة تصريف المواد الكيميائية

• أنابيب مياه التبريد

مشاريع البنية التحتية

• تصريف مياه الطرق السريعة

• تصريف مياه المطار

• هندسة الموانئ

• أنظمة خطوط أنابيب المرافق

المشاريع البيئية

• أنظمة إدارة المياه

• قنوات التحكم بالفيضانات

• شبكات الصرف الصحي تحت الأرض

المواد القابلة للتطبيق

يمكن للنظام إنتاج أنابيب ملفوفة حلزونياً باستخدام:

• قطاعات PVC

• قطاعات البولي إيثيلين عالي الكثافة

• ملفات تعريف PP

• قطاعات بلاستيكية مقواة بالفولاذ

• المقاطع المركبة
