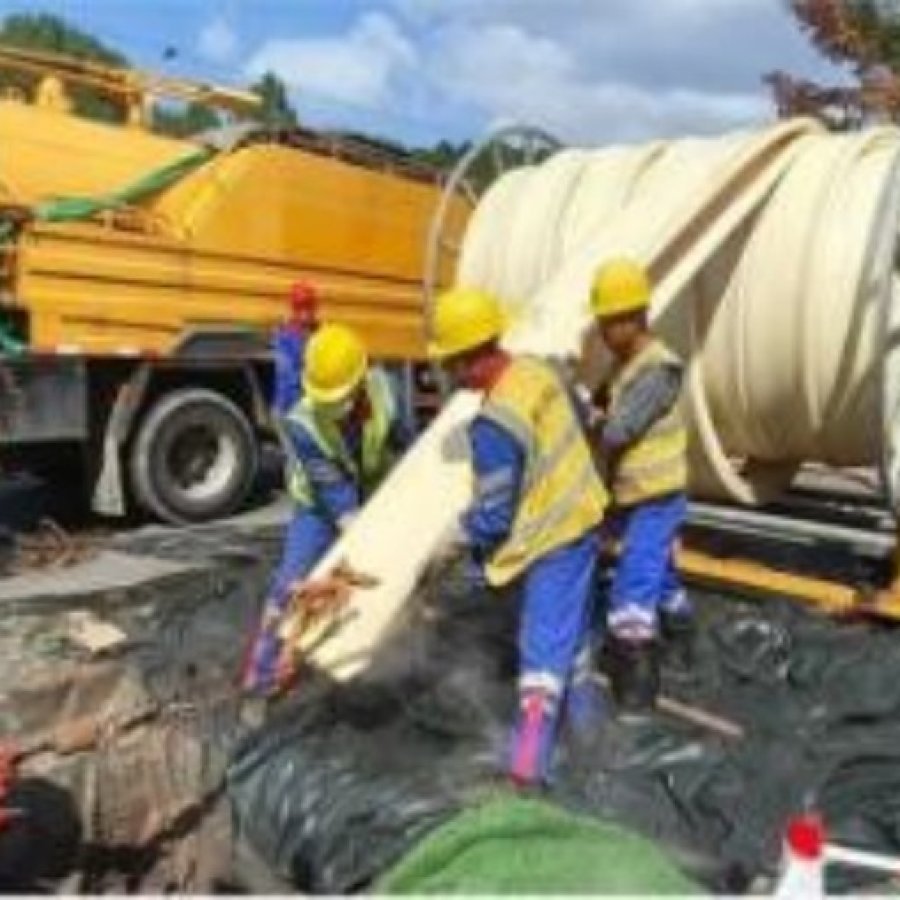

يتم تركيب البطانة الحرارية البلاستيكية المنتجة داخل خطوط الأنابيب الموجودة تحت الأرض، ثم يتم تسخينها وتمديدها باستخدام البخار أو الماء الساخن أو ضغط الهواء. تعود البطانة المطوية إلى شكلها الدائري الأصلي وتشكل أنبوبًا هيكليًا محكمًا داخل الأنبوب الأصلي.

الوظائف الرئيسية لخط إنتاج البطانة الحرارية البلاستيكية FIPP

1. تلدين المواد البلاستيكية الحرارية وبثقها

تعتبر آلة البثق المعدات الأساسية لخط الإنتاج.

تشمل وظائفها الرئيسية ما يلي:

• المواد البلاستيكية الحرارية

• صهر وتجانس البوليمرات

• توفير ضغط بثق مستقر

• إنتاج أنابيب بطانة متواصلة بجودة موحدة

يضمن جهاز البثق وصول المادة البلاستيكية الحرارية إلى حالة انصهار مستقرة قبل دخولها إلى قالب التشكيل.

2. تشكيل الأنابيب المبطنة بشكل مستمر

من خلال قالب بثق مصمم خصيصًا، يتم تشكيل المادة البلاستيكية الحرارية المنصهرة إلى بطانة أنبوبية مستمرة.

ضوابط خط الإنتاج:

• القطر الخارجي

• سمك الجدار

• استدارة

• جودة السطح

• القوة الميكانيكية

تم تصميم أبعاد البطانة بدقة وفقًا لقطر أنبوب إعادة التأهيل والمتطلبات الهيكلية.

3. تشكيل الملامح بالطي

بعد عملية البثق والتبريد، تمر البطانة البلاستيكية الحرارية عبر نظام طي.

تقوم وحدة التشكيل بإنشاء شكل مطوي خاص يسمح بما يلي:

• سهولة النقل

• مساحة تركيب مخفضة

• إدخال سلس في خطوط الأنابيب الحالية

• إعادة تأهيل فعالة لخطوط الأنابيب لمسافات طويلة

أثناء عملية التركيب، يتم تسخين البطانة المطوية وتمديدها لاستعادة شكلها الدائري الأصلي.

4. مراقبة الجودة واستقرار الإنتاج

يقوم نظام التحكم PLC بإدارة ما يلي تلقائيًا:

• درجة حرارة البثق

• سرعة فائقة

• ضغط الانصهار

• درجة حرارة التبريد

• سرعة السحب

• أبعاد البطانة

وهذا يضمن استمرار الإنتاج وأداء البطانة بشكل متسق.

مبدأ عمل خط إنتاج البطانة البلاستيكية الحرارية FIPP

تعتمد عملية الإنتاج على تقنية بثق اللدائن الحرارية:

تغذية المواد الخام ← التلدين بالبثق ← تشكيل القوالب ← معايرة الفراغ ← التبريد ← الطي ← الإزالة ← القطع أو اللف

تطبيقات خط إنتاج البطانة الحرارية البلاستيكية FIPP

1. إعادة تأهيل خطوط الأنابيب بدون حفر

يتمثل التطبيق الرئيسي في تصنيع البطانات لإعادة تأهيل الأنابيب عن طريق الطي والتشكيل.

يُستخدم لـ:

• إعادة تأهيل شبكة الصرف الصحي البلدية

• إصلاح خط أنابيب تصريف مياه الأمطار

• تجديد نظام الصرف الصحي تحت الأرض

• إعادة تأهيل خطوط أنابيب مياه الصرف الصناعي

نطاق التطبيق النموذجي:

من DN150 إلى DN600

2. إعادة تأهيل شبكة الصرف الصحي بالجاذبية

تُستخدم بطانات FIPP على نطاق واسع في:

• تجديد شبكة الصرف الصحي القديمة

• إصلاح الأنابيب المتشققة

• إعادة تأهيل خطوط الأنابيب المتآكلة

• منع التسرب

3. إعادة تأهيل خطوط الأنابيب الصناعية

تشمل التطبيقات ما يلي:

• خطوط أنابيب مياه الصرف الكيميائي

• أنظمة تصريف المياه في المصانع

• أنابيب مياه العمليات

• خطوط أنابيب المرافق تحت الأرض
