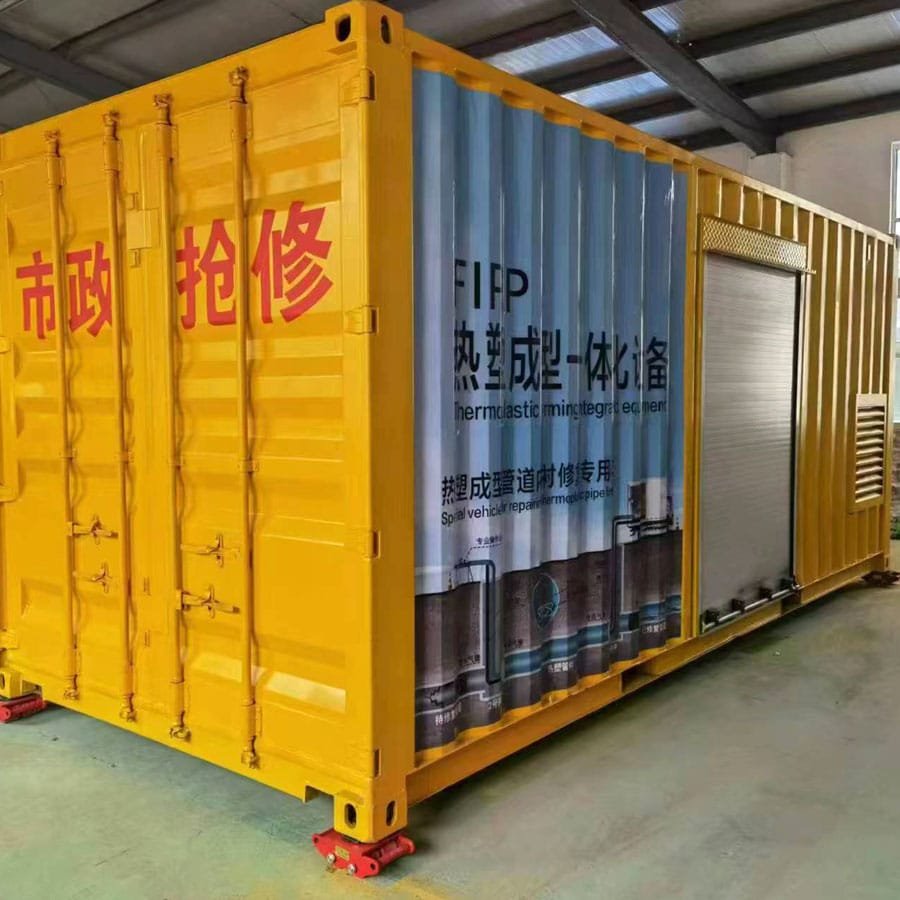

FIPP Thermoformed Pipeline Rehabilitation Integrated Equipment

تحديد الموقف وفقًا للمبادئ التقنية

يتم إصلاح بطانة الأنابيب عن طريق تسخين ومعالجة المواد البلاستيكية الحرارية، والتي يتم تطبيقها في إصلاح خطوط الأنابيب البلدية بنطاق قطر إصلاح يتراوح من DN100 إلى DN800.

تعريف الوظيفة الأساسية

تتمتع هذه التقنية بالقدرة على إصلاح العيوب مثل انهيار الأنابيب والتآكل. في عام 2023، استخدم مشروع في شنغهاي هذه المعدات لإصلاح كيلومترين من أنابيب الصرف الصحي بقطر 800 مم، مما قلل مدة الإنشاء بنسبة 40%.

نطاق التطبيقات الصناعية

يُستخدم هذا الجهاز بشكل أساسي لإصلاح خطوط الأنابيب تحت الأرض دون الحاجة إلى حفر خنادق، مثل خطوط الصرف الصحي والغاز في المدن. وقد أنجزت مجموعة بكين للصرف الصحي تجديد 15 قسماً من خطوط الأنابيب القديمة باستخدام هذا الجهاز في عام 2022.

مبدأ معالجة اللدائن الحرارية

مرحلة تليين المواد بالتسخين

يتم تسخين مواد الراتنج الحراري إلى 120-130 درجة مئوية باستخدام معدات تسخين مخصصة، مثل أجهزة FIPP المستخدمة في مشروع بلدي في شنغهاي، والتي يمكنها أن تجعل المادة في حالة تدفق لزج في غضون 5 دقائق.

مرحلة توسيع ولصق الأنابيب المبطنة

يتم توسيع الأنبوب الداخلي المُليّن باستخدام الهواء المضغوط ليلائم بإحكام الجدار الداخلي للأنبوب القديم. في مشروع مجموعة بكين للصرف الصحي، يتم التحكم في الضغط خلال هذه العملية بين 0.3 و 0.5 ميجا باسكال.

مرحلة التبريد والتشكيل والمعالجة

باستخدام أنظمة التبريد الطبيعي أو أنظمة تدوير المياه الباردة لمعالجة الأنابيب الداخلية، أكمل مشروع إصلاح خط أنابيب في إحدى المجتمعات في شنتشن عملية المعالجة في غضون ساعتين، مما أدى إلى تشكيل أنبوب مركب عالي القوة.

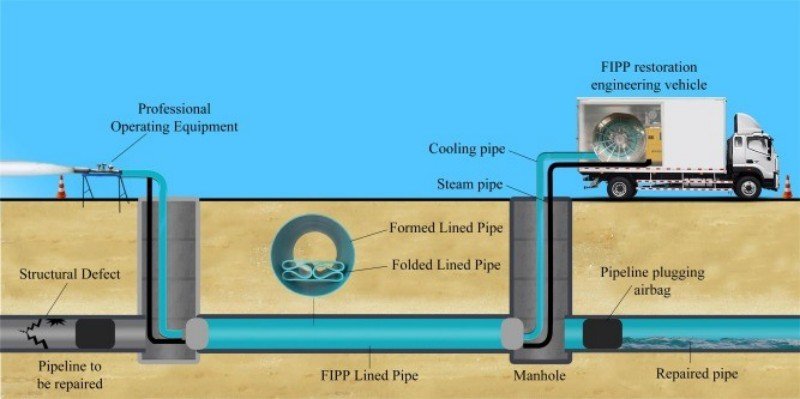

تقنية إعادة تأهيل خطوط الأنابيب بالتشكيل الحراري

معالجة مسبقة لخط الأنابيب

قبل البدء في أعمال البناء، يجب إزالة الرواسب والعوائق الموجودة داخل الأنبوب. على سبيل المثال، في مشروع بلدي في شنغهاي، تم استخدام التنظيف بنفث الماء عالي الضغط، مما أدى إلى تحقيق نظافة للجدار الداخلي للأنبوب بنسبة تزيد عن 95٪.

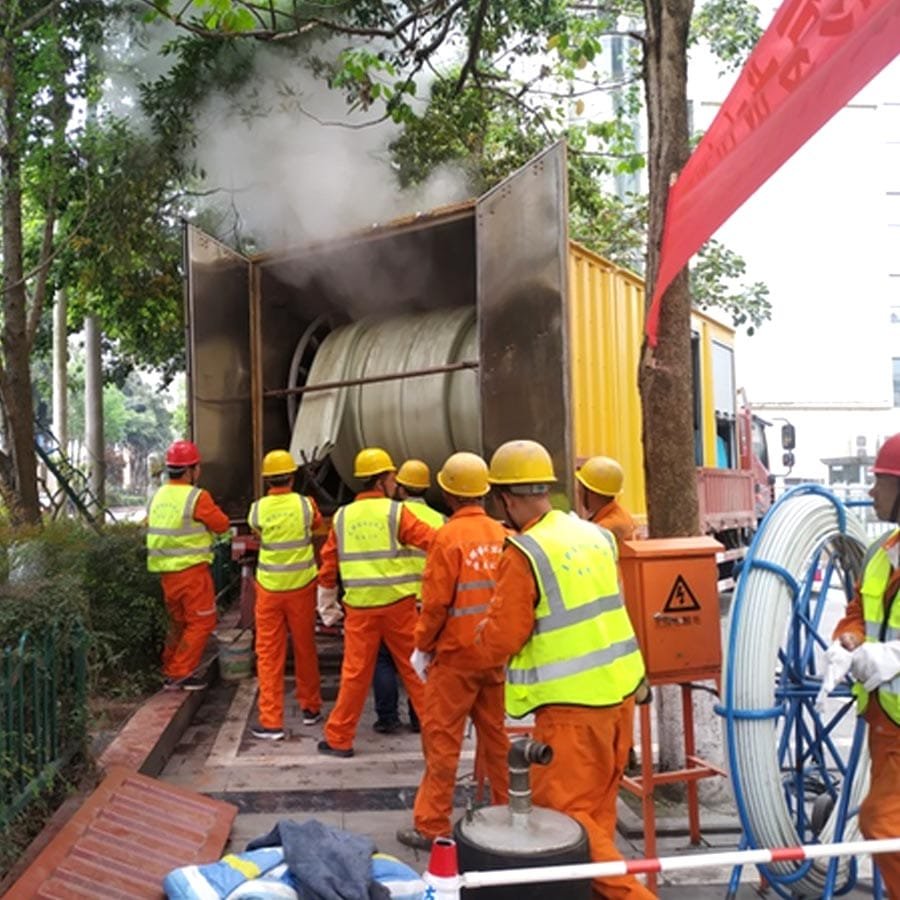

سحب الخرطوم ووضعه في مكانه

اسحب خرطوم البلاستيك الحراري المشبع بالراتنج إلى داخل الأنبوب المراد إصلاحه من فتحة التفتيش.

معالجة القوالب بالحرارة

باستخدام نظام تسخين بتدوير الهواء الساخن، يتم تمديد الخرطوم ومعالجته عند درجة حرارة تتراوح بين 80 و120 درجة مئوية. في مشروع إصلاح أنابيب في إحدى ضواحي قوانغتشو، تمت معالجة أنابيب بقطر 600 مم في غضون ساعتين.

النقاط الفنية الرئيسية

التحكم في تشكيل اللدائن الحرارية لمواد التبطين

تتمدد المواد الحرارية البلاستيكية، عند تسخينها إلى درجة حرارة ثابتة تتراوح بين 110 و 130 درجة مئوية، من خلال كيس هوائي لتحقيق ملاءمة 360 درجة مع الجدار الداخلي للأنبوب الأصلي، مع خطأ في التشكيل ≤2 مم.

نظام دقيق للتحكم في درجة الحرارة للمعالجة

قم بضبط وحدة التحكم الذكية في درجة الحرارة لمراقبة درجة حرارة الأنابيب في الوقت الفعلي. في مشروع إصلاح خط أنابيب تابع لبلدية في شنغهاي، حققت الوحدة تحكمًا دقيقًا في فرق درجة الحرارة بمقدار ±3 درجات مئوية، مما يضمن معالجة متجانسة.

تقنية المراقبة المتزامنة لخطوط الأنابيب باستخدام كاميرات المراقبة التلفزيونية

نجح منظار الأنابيب المتكامل، الذي ينقل صور الجدار الداخلي في الوقت الفعلي أثناء عملية الإصلاح، في تحديد 3 أضرار محلية وإجراء إصلاحات دقيقة في مشروع مجموعة بكين للصرف الصحي.

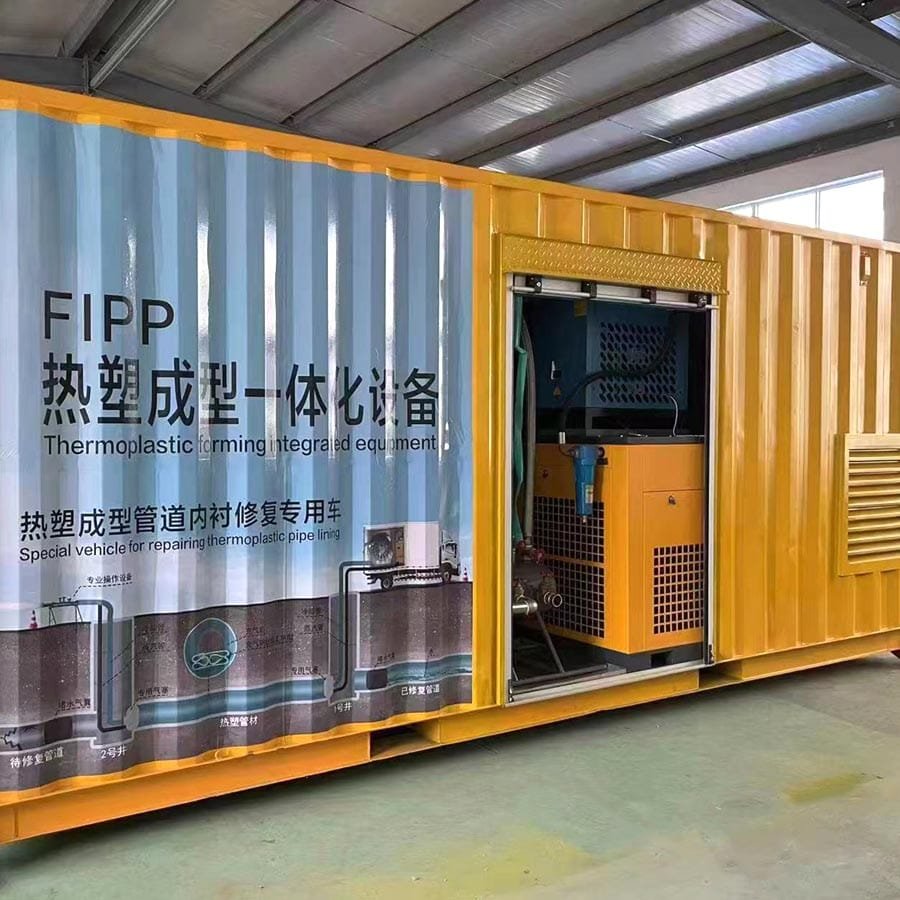

معدات التشغيل الأساسية

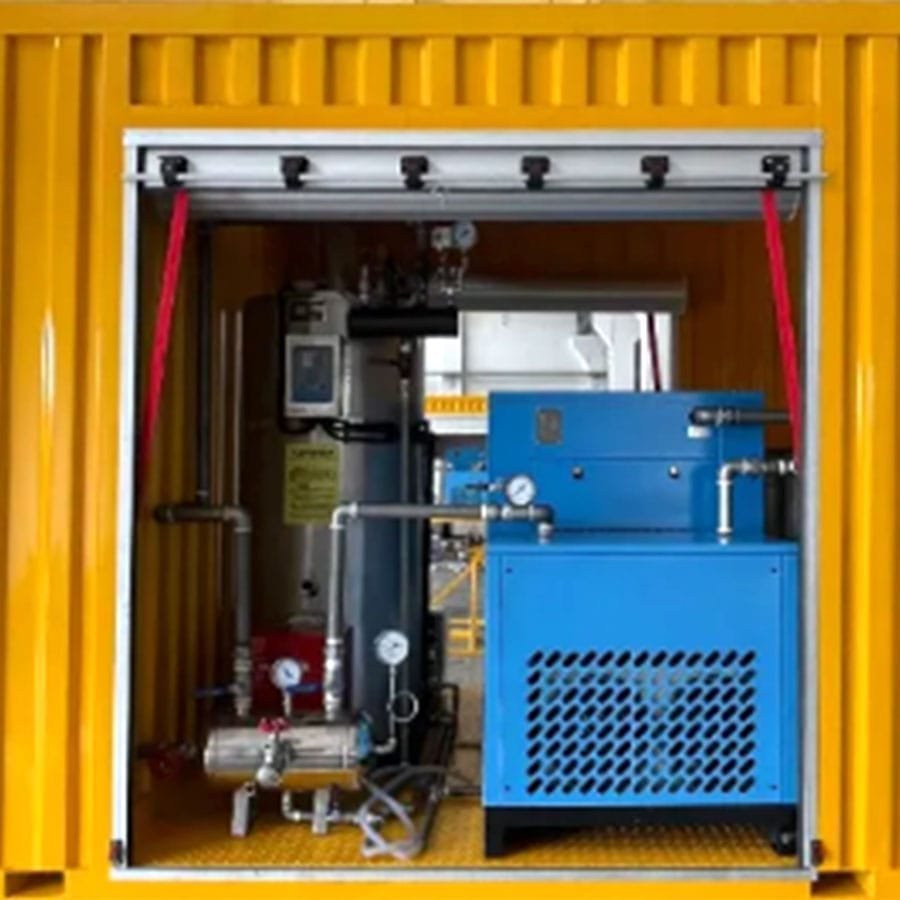

مولد بخار واحد، قناة توجيه بخار واحدة، خزان خلط البخار والهواء، جهاز تبخير، خزان ماء

2. الضغط والثلاجات: مجفف بارد، ضاغط هواء، خزان استقبال هواء

3 آلات جر خطوط الأنابيب - استيراد آلات جر خطوط الأنابيب - قوة عالية، حجم صغير، 1.5 طن، كابل بطول 100 متر

نظام البخار

مولد بخار للتسخين المسبق والتشكيل الحراري. مزود بنظام أمان لتخفيف الضغط التلقائي، لا يحتاج إلى صيانة، معدل إنتاج البخار: 200 لتر في الساعة

خزان خلط البخار والهواء. التسخين المسبق، التلدين، التبريد. سهل ضبط درجة حرارة الغاز، أسطواني فولاذي، قطر DN250 مم، طول 500 مم

قناة توجيه تدفق الهواء وخزان خلط البخار والهواء، التسخين المسبق، التشكيل الحراري البلاستيكي، التبريد، سهولة ضبط درجة حرارة الغاز، أسطواني فولاذي، قطر DN250 مم، طول 500 مم، تسخين مسبق لخزانة البخار، مادة عازلة حرارية بلاستيكية، غلاف كامل من الفولاذ المقاوم للصدأ 304

نظام الضغط والتبريد

مجفف بارد، مصنوع من البلاستيك الحراري، للتبريد. تبريد عالي الكفاءة، إنتاجية كبيرة، 6.8 متر/دقيقة

ضاغط هواء حراري بلاستيكي للتبريد. ضوضاء منخفضة، إنتاجية عالية، 6 م/دقيقة

خزان استقبال الهواء، مصنوع من مادة بلاستيكية حرارية للتبريد. يتميز بقوة عالية وأمان عالٍ، وسعة 0.3 متر مكعب، وضغط 0.8 ميجا باسكال.

نظام الجر ونظام الطاقة

نظام الجر - خط الأنابيب

آلة جر مستوردة. قوة عالية، حجم صغير، 1.5 طن، كابل بطول 100 متر

نظام الطاقة: مولد ديزل لتزويد الطاقة. يتميز بانخفاض مستوى الضوضاء، وصغر الحجم، والتشغيل المستقر، وقدرة 50 كيلوواط.
