حلول متكاملة للمعدات اللازمة لإعادة تأهيل الأنابيب بدون حفر

صُممت معدات CIPP (الأنابيب المعالجة في الموقع) لتركيب ومعالجة البطانات المشبعة بالراتنج، مما يُمكّن من إعادة تأهيل خطوط الأنابيب المتضررة دون الحاجة إلى الحفر. وهي توفر حلاً سريعاً وفعالاً من حيث التكلفة وصديقاً للبيئة لتجديد خطوط أنابيب الصرف الصحي ومياه الأمطار والأنابيب الصناعية وخطوط المرافق تحت الأرض، مع تقليل تعطيل حركة المرور والعمليات اليومية إلى أدنى حد.

الميزات الرئيسية

• حل متكامل لمعدات إعادة التأهيل بتقنية CIPP

• مناسب لخطوط أنابيب الصرف الصحي والشبكات الصناعية والبلدية

• متوافق مع بطانات CIPP المصنوعة من اللباد والألياف الزجاجية

• يدعم طرق قلب الهواء وقلب الماء

• متوفر لعمليات المعالجة بالبخار أو الماء الساخن أو الأشعة فوق البنفسجية

• كفاءة عالية في التركيب مع تقليل وقت توقف المشروع

• بناء متين لتحمل ظروف مواقع العمل الصعبة

• تتوفر تكوينات مخصصة لأقطار الأنابيب المختلفة ومتطلبات المشروع

• يتم توفير الدعم الفني وتدريب المشغلين

التطبيقات

• إعادة تأهيل شبكة الصرف الصحي البلدية

• إعادة تأهيل نظام تصريف مياه الأمطار

• إعادة تأهيل خطوط الأنابيب الصناعية

• إعادة تأهيل العبارات

• تجديد خطوط أنابيب المرافق تحت الأرض

• مشاريع صيانة خطوط الأنابيب بدون حفر

نطاق المعدات

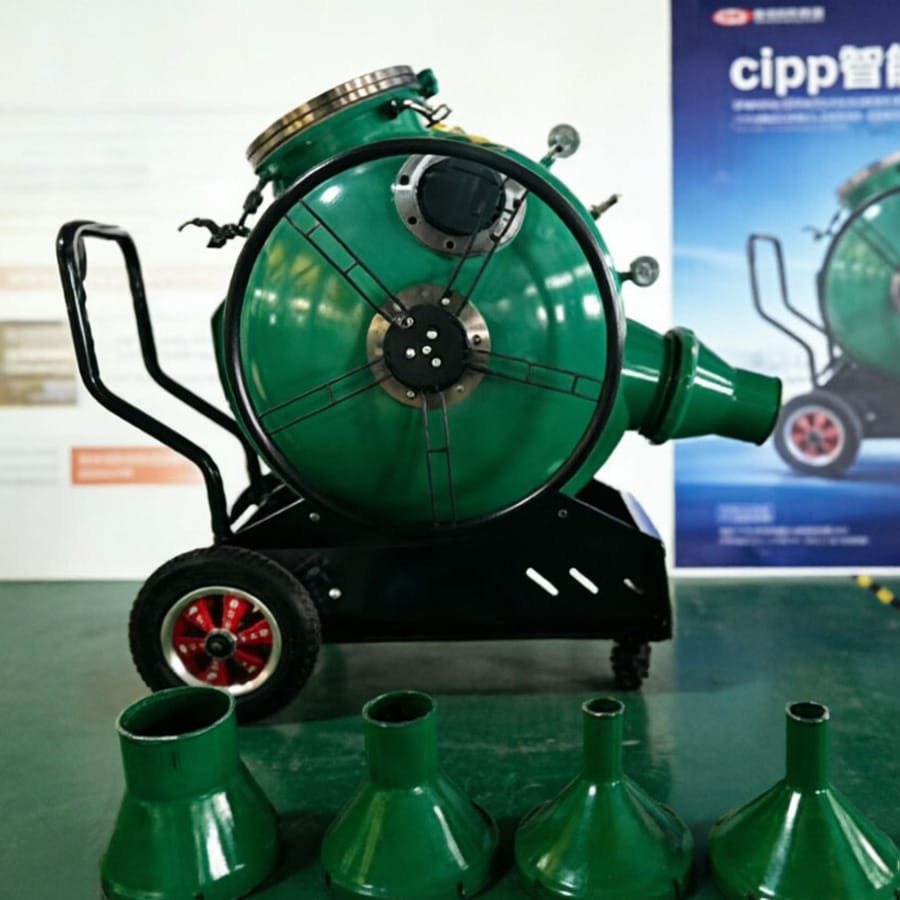

• تشمل محفظة معدات CIPP الخاصة بنا ما يلي:

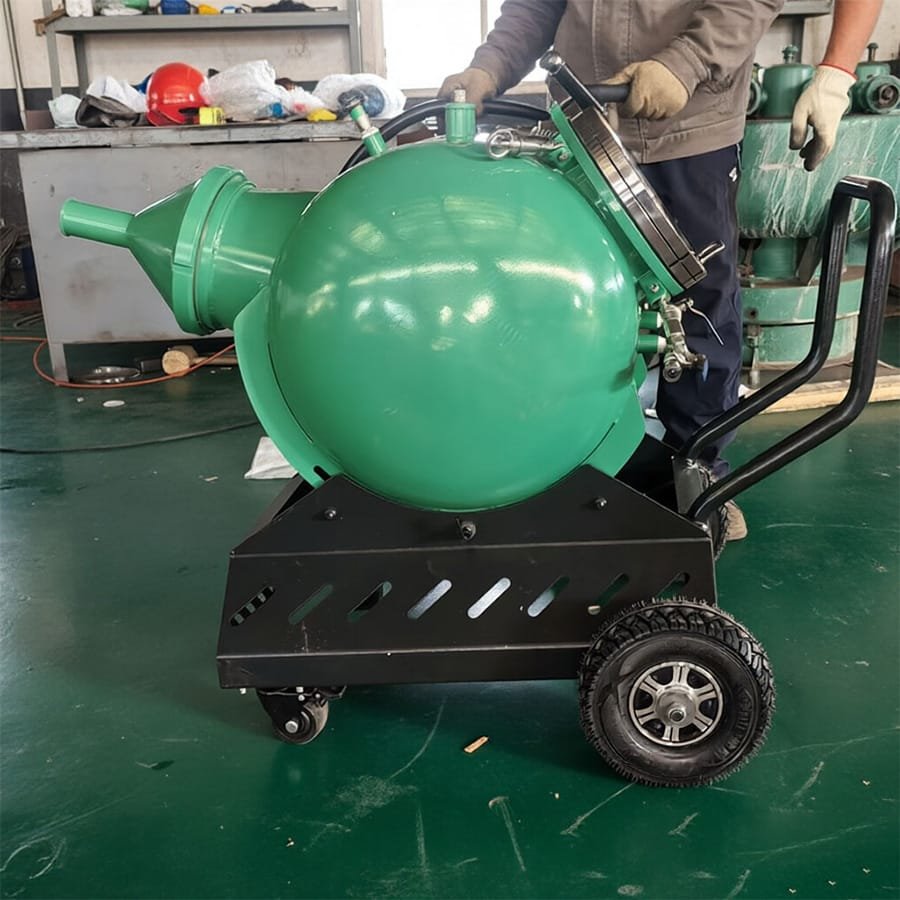

• أسطوانات انعكاس CIPP

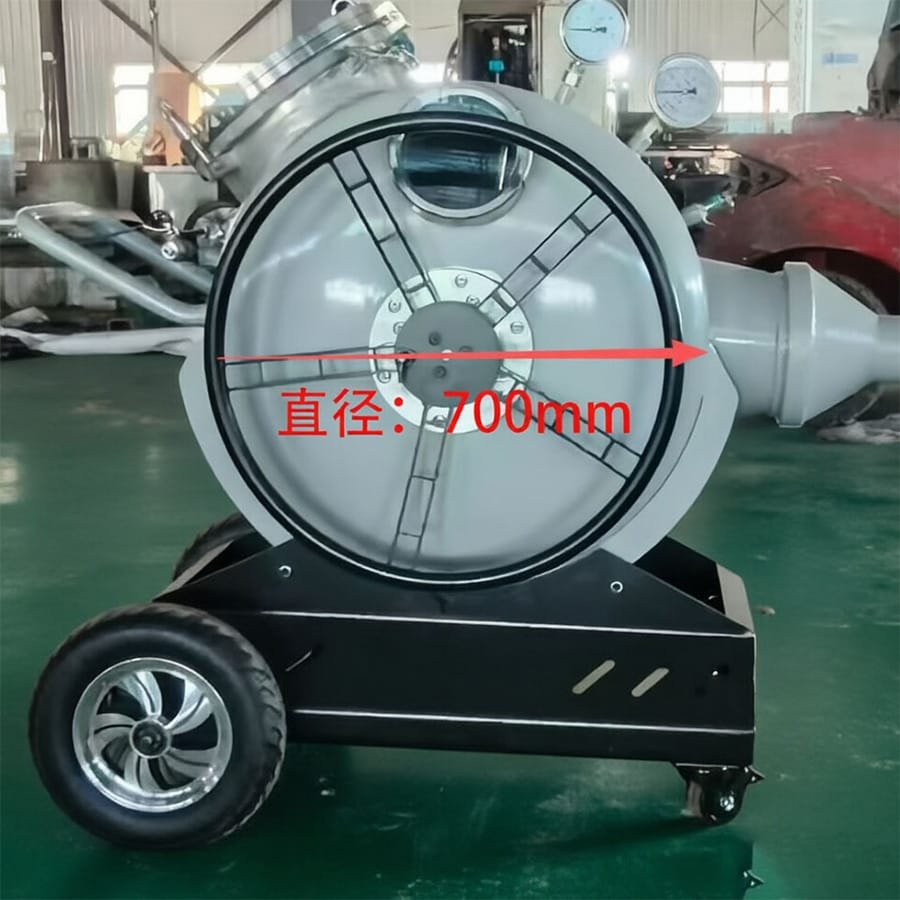

• أنظمة التبليل

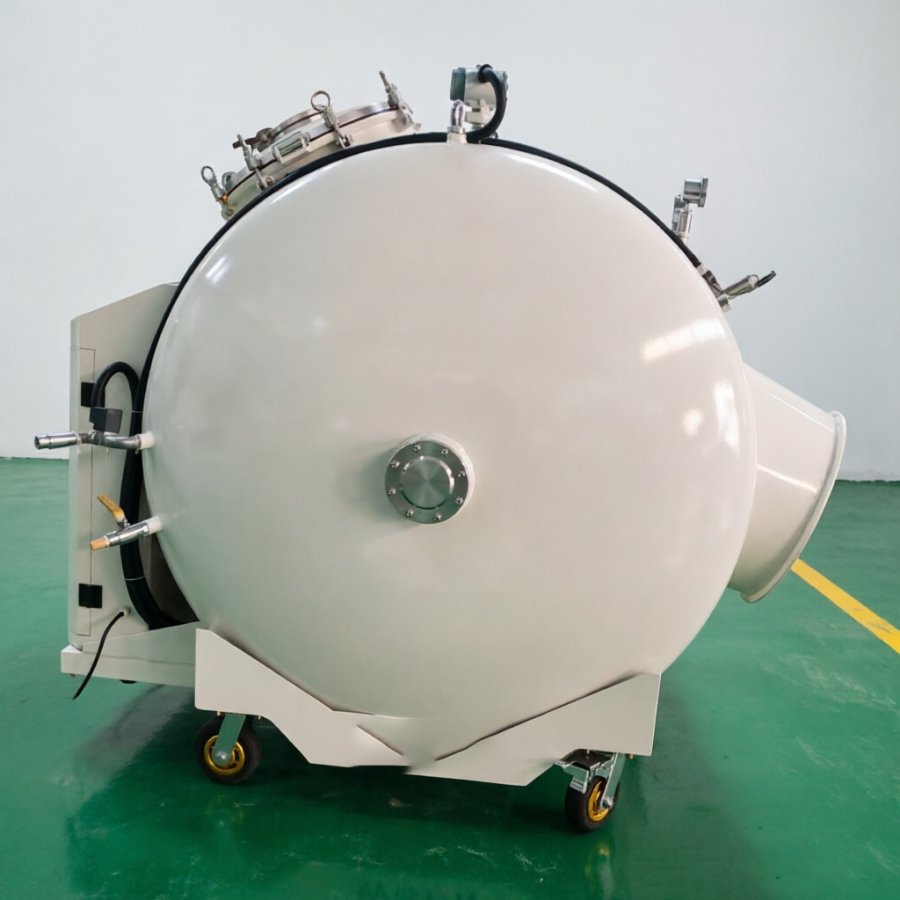

• معدات المعالجة بالبخار

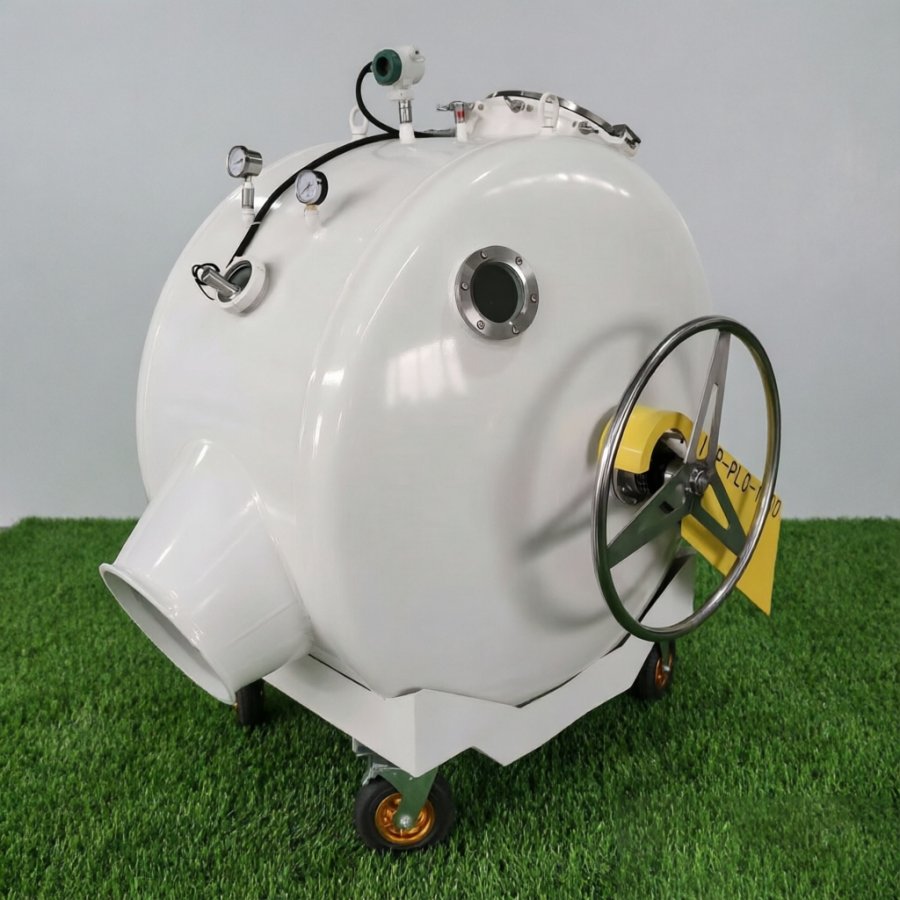

• معدات معالجة المياه الساخنة

• معدات المعالجة بالأشعة فوق البنفسجية

• ضواغط الهواء ومولدات البخار

• بكرات المعايرة

• معدات خلط الراتنج

• ملحقات التركيب

لماذا تختار معدات CIPP الخاصة بنا؟

بفضل خبرتنا الطويلة في تقنيات الحفر بدون خنادق، نقدم حلولاً متكاملة لمعدات CIPP مصممة لتحسين كفاءة التركيب، وخفض تكاليف التشغيل، وتحقيق أداء موثوق في مجال إعادة التأهيل. بدءًا من الآلات المستقلة وصولاً إلى الأنظمة المتكاملة الجاهزة للتسليم، نوفر حلولاً مصممة خصيصًا مدعومة بدعم فني احترافي وخدمة عالمية.

مبدأ العمل

تُعدّ تقنية التبطين العكسي للأنابيب المعالجة في الموقع (CIPP) إحدى أكثر تقنيات ترميم الأنابيب غير الحفرية استخدامًا. تعمل هذه التقنية على إصلاح خطوط الأنابيب المتضررة عن طريق قلب بطانة مرنة من اللباد أو الألياف الزجاجية المشبعة بالراتنج داخل الأنبوب الموجود باستخدام ضغط الهواء أو ضغط الماء . بعد تركيب البطانة بالكامل، تُعالج بالماء الساخن أو البخار أو أنظمة معالجة الراتنج في درجة حرارة الغرفة لتشكيل أنبوب هيكلي سلس ومقاوم للتآكل داخل خط الأنابيب الأصلي.

بخلاف تقنية UV-CIPP، التي تستخدم الأشعة فوق البنفسجية للمعالجة، فإن تقنية CIPP التقليدية تعتمد على انعكاس الضغط والمعالجة الحرارية .

تتضمن عملية الإصلاح عادةً الخطوات التالية:

1. فحص خطوط الأنابيب

• قم بفحص خط الأنابيب باستخدام كاميرات المراقبة التلفزيونية المغلقة لتقييم العيوب وقطر الأنبوب وطوله.

• قم بتنظيف خط الأنابيب باستخدام نفاثات المياه عالية الضغط أو معدات التنظيف الميكانيكية.

2. تحضير البطانة

• قم بتشبيع بطانة من اللباد البوليستر أو بطانة من الألياف الزجاجية بالإيبوكسي أو فينيل إستر أو راتنج البوليستر باستخدام نظام التشريب.

• احمِ البطانة المشبعة من التصلب المبكر أثناء النقل والتركيب.

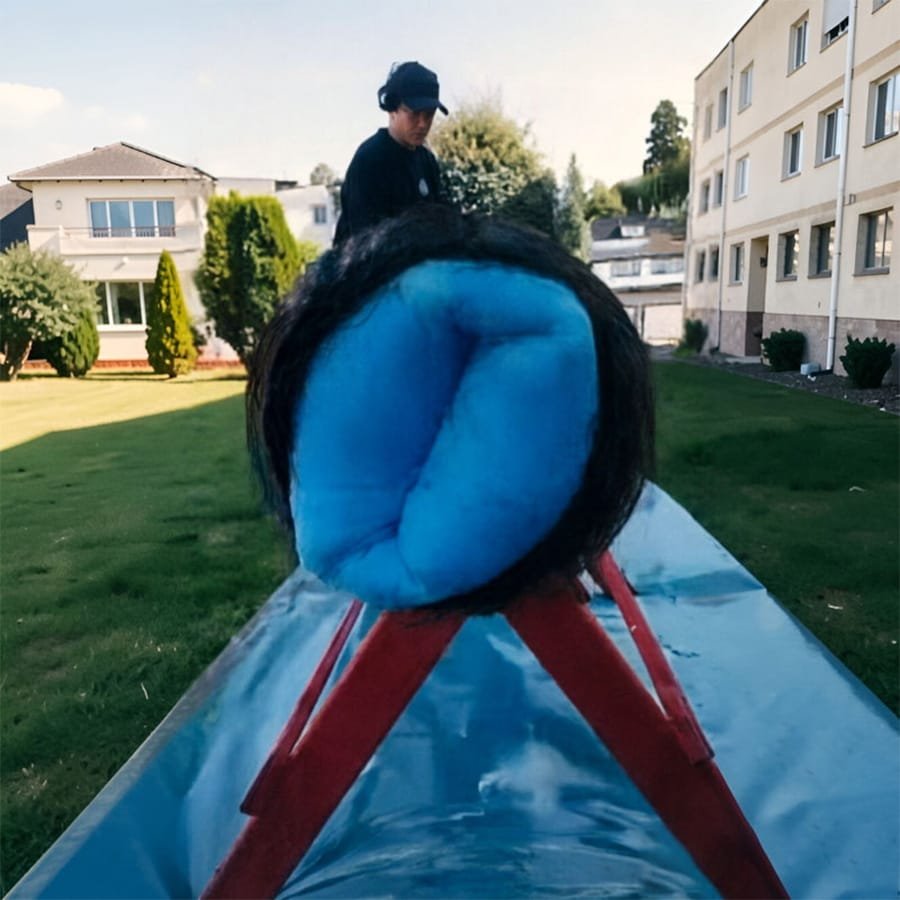

3. انعكاس البطانة

• قم بتركيب البطانة داخل أسطوانة الانعكاس.

• استخدم الهواء المضغوط أو ضغط الماء لقلب البطانة عبر خط الأنابيب.

• عندما ينقلب الغلاف الداخلي للخارج، يتم ضغط السطح المغطى بالراتنج بإحكام على جدار الأنبوب الرئيسي.

4. النفخ والوضع

• حافظ على ضغط داخلي ثابت لضمان التلامس الوثيق بين البطانة والأنبوب الموجود.

• قم بإزالة التجاعيد وتأكد من سماكة البطانة بشكل موحد.

5. المعالجة الحرارية

اعتمادًا على نظام الراتنج، يمكن إجراء عملية المعالجة باستخدام:

• دوران الماء الساخن

• المعالجة بالبخار

• المعالجة في درجة حرارة الغرفة لأنظمة راتنجية معينة

تعمل الحرارة على بدء عملية بلمرة الراتنج، مما يحول البطانة المرنة إلى أنبوب مركب صلب وهيكلي.

6. التبريد

• قم بتبريد البطانة المعالجة تدريجياً مع الحفاظ على الضغط الداخلي لمنع الانكماش والتشوه.

7. إعادة تفعيل الخدمة

• إعادة فتح الوصلات الجانبية باستخدام معدات القطع الروبوتية.

• قم بإجراء فحص باستخدام كاميرات الدوائر التلفزيونية المغلقة واختبار الضغط أو التسرب قبل إعادة خط الأنابيب إلى الخدمة.

التطبيقات

تُستخدم تقنية التبطين العكسي CIPP على نطاق واسع لإعادة تأهيل خطوط الأنابيب تحت الأرض في مختلف القطاعات.

أنظمة الصرف الصحي البلدية

• مجاري الصرف الصحي

• أنظمة الصرف الصحي المشتركة

• أنابيب تصريف مياه الأمطار

البنية التحتية للمياه

• أنابيب مياه الشرب باستخدام أنظمة تبطين معتمدة

• أنابيب تصريف المياه غير المضغوطة

• أنابيب الري

خطوط الأنابيب الصناعية

• خطوط أنابيب مياه الصرف الصناعي

• أنظمة تصريف المواد الكيميائية

• أنابيب مياه التبريد

منشآت النفط والغاز

• أنابيب تصريف العمليات

• خطوط أنابيب المرافق

البنية التحتية للنقل

• أنابيب تصريف مياه الطرق السريعة

• أنظمة تصريف مياه السكك الحديدية

• شبكات تصريف المطار

المباني التجارية والسكنية

• أنظمة تصريف المباني

• خطوط أنابيب الخدمات تحت الأرض

مواد الأنابيب المناسبة

يمكن لنظام CIPP العكسي إعادة تأهيل خطوط الأنابيب المصنوعة من:

• أنبوب خرساني

• أنابيب خرسانية مسلحة

• غليون طيني

• مجاري مبنية من الطوب

• أنبوب من الحديد الزهر

• أنبوب من الحديد المطاوع

• أنبوب فولاذي

• أنبوب PVC

• أنابيب البولي إيثيلين عالي الكثافة

• أنابيب أسمنت الأسبستوس حيث تسمح اللوائح بذلك

العيوب المناسبة

تُعد بطانة CIPP العكسية فعالة في إصلاح:

• شقوق طولية

• الشقوق المحيطية

• انفصال المفاصل

• تآكل

• تغلغل الجذور

• التسلل والانسحاب

• تآكل الأنابيب

• تدهور السطح الداخلي

• تسرب

• تشوه طفيف

• الضعف الهيكلي الناتج عن الشيخوخة

نطاق القطر النموذجي

حسب معدات الانعكاس ونظام البطانة:

•  أنظمة ذات أقطار صغيرة DN100–DN600

• أنظمة بلدية قياسية DN150–DN1200

•  أنظمة ذات أقطار كبيرة تتراوح من DN150 إلى DN1600

• يمكن للأنظمة المصممة خصيصًا إعادة تأهيل خطوط الأنابيب التي يصل قطرها إلى 2000 ملم أو أكبر.
